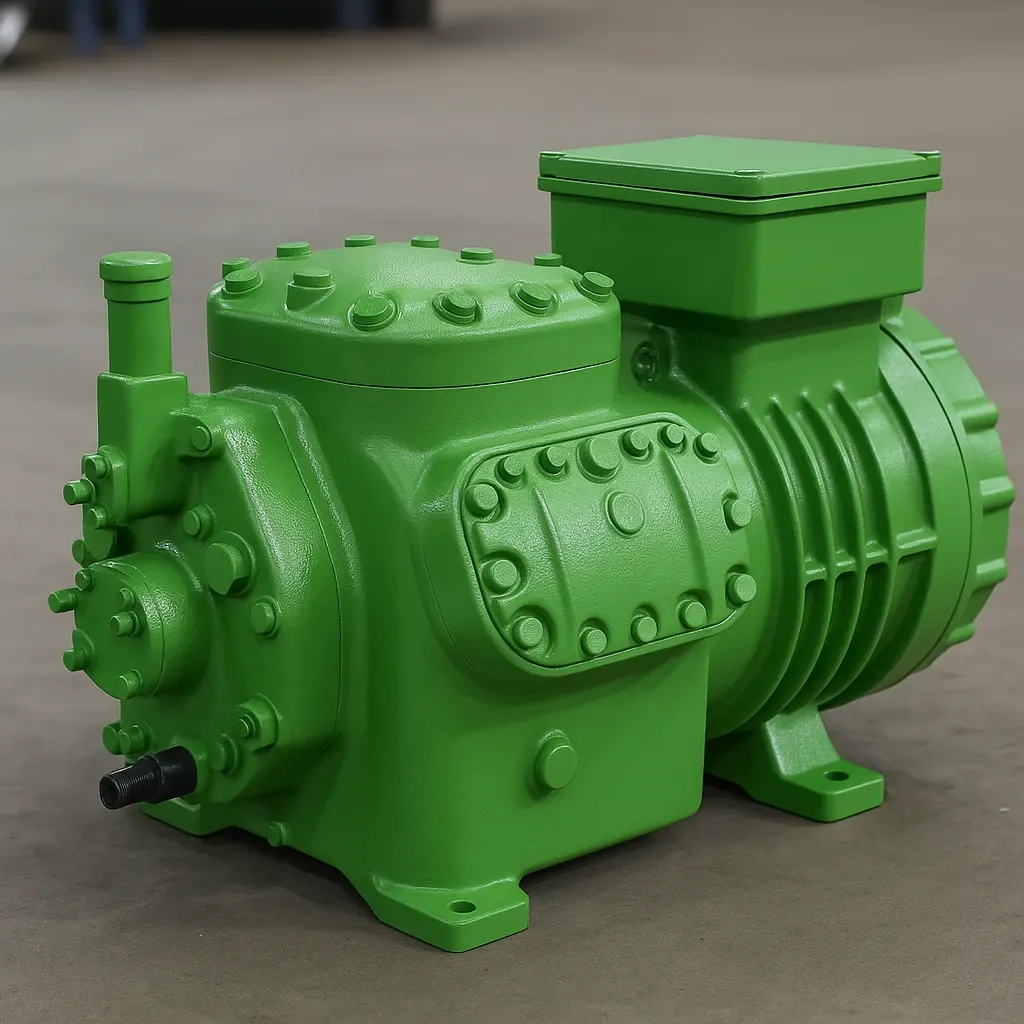

کمپرسور پیستونی چیست و چگونه کار میکند؟
تشریح کامل قطعات، عملکرد، مزایا، معایب و نکات مهندسی کمپرسور پیستونی
کمپرسور پیستونی سالهاست که در صنعت تبرید بهعنوان یک کمپرسور قابلاعتماد شناخته میشود. اگرچه تکنولوژیهای جدید مانند کمپرسورهایاسکرال و اسکرو در بسیاری از پروژهها جا باز کردهاند، اما کمپرسور پیستونی هنوز محبوب است؛ دلیلش هم راحتی تعمیر، توانایی تحمل فشار بالا و ساختار ساده اما دقیق آن است.
برای کسی که با سردخانه سروکار دارد، شناخت اجزای یک کمپرسور پیستونی فقط یک موضوع تئوری نیست؛ مستقیم روی کیفیت انجماد، طول عمر سیستم، مصرف انرژی و حتی ایمنی کار تأثیر میگذارد. این متن، یک توضیح سرد و سطحی نیست. درواقع یک تشریح کامل است؛ مثل وقتی که یک کمپرسور را میگذارند روی میز و پیچبهپیچ، لایهبهلایه همهچیزش را بررسی میکنند.
بخش اول: کمپرسور پیستونی دقیقاً چگونه کار میکند؟
برای درک قلب یک سیستم تبرید، بهتر است مسیر گاز را از لحظه ورود به کمپرسور دنبال کنیم. کمپرسور پیستونی دو کار انجام میدهد:
ورود گاز کمفشار → خروج گاز پرفشار
و این کار را با حرکتی متناوب انجام میدهد: رفتن و برگشتن یک پیستون درون یک سیلندر.
این فرآیند چهار مرحله دارد:
• مرحله مکش: پیستون پایین میرود و داخل سیلندر خلأ نسبی ایجاد میشود. سوپاپ مکش باز میشود و گاز تبخیرشده از اواپراتور وارد محفظه تراکم میشود.
• مرحله تراکم: پیستون شروع میکند به بالا آمدن. گاز کمفشار کمکم فشرده میشود. این مرحله بیشترین بار مکانیکی را به کمپرسور تحمیل میکند.
• مرحله تخلیه: وقتی فشار داخل سیلندر به حد موردنظر رسید، سوپاپ خروجی باز میشود و گاز متراکم شده وارد خط دیسشارج میشود.
• بازگشت به نقطه شروع: پیستون دوباره پایین میرود و سیکل از نو تکرار میشود.
اگر بخواهیم ساده بگوییم: سیستم دقیقاً مثل قلب میتپد؛ باز میشود، میبندد، فشار میسازد، و خروجی میدهد. همین ضربآهنگ است که سیستم تبرید را زنده نگه میدارد.

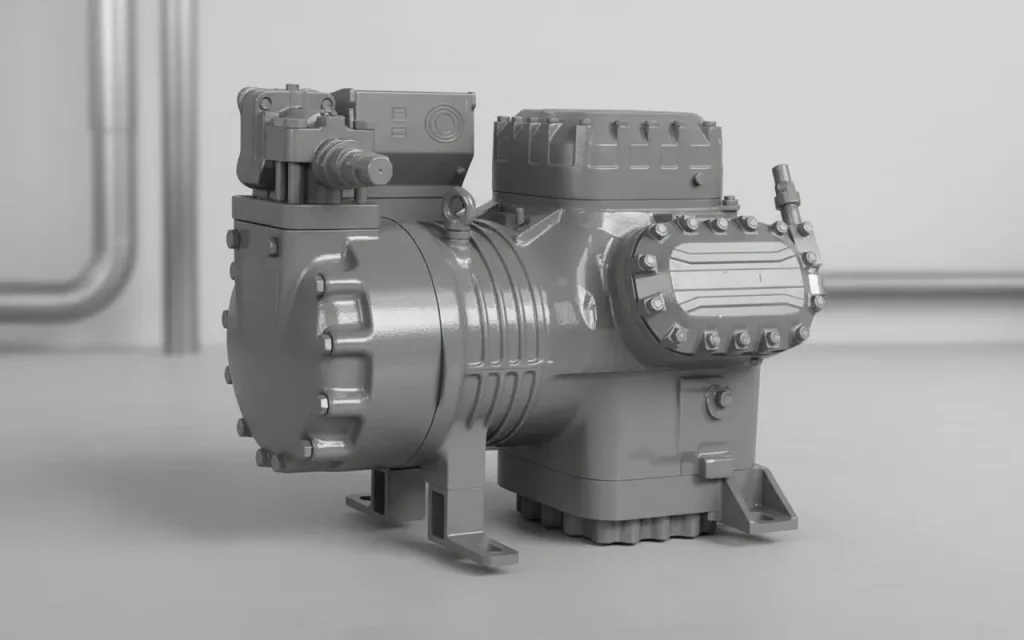

بخش دوم: معماری کلی کمپرسور پیستونی؛ از بیرون تا درون
وقتی پوسته کمپرسور را از قسمت کارتل باز کنیم، مجموعهای از قطعاتی میبینیم که مثل یک ساعت دقیق و هماهنگ حرکت میکنند. هرکدام وظیفه مشخصی دارند و کوچکترین خرابی در یکی از آنها، عملکرد کلی سیستم را مختل میکند.
در ادامه تمام اجزای مهم این کمپرسور را یک به یک باز میکنم.
بخش سوم: تمامی قطعات کمپرسور پیستونی – تشریح کامل

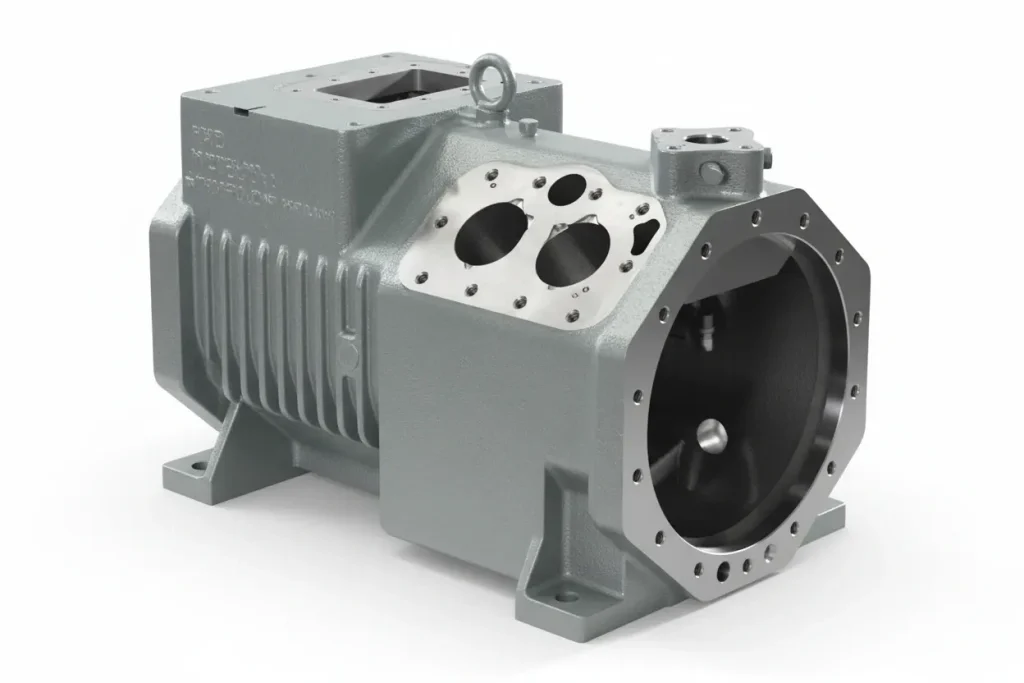

۱. پوسته یا کارتر (Crankcase)
بدنه اصلی کمپرسور،اولین و بزرگترین قطعه، پوسته آهنی یا چدنی است. این پوسته همهچیز را در خودش نگه میدارد: میللنگ، شاتون، یاتاقان، پمپ روغن و…
در کمپرسورهای نیمههرمتیک این پوسته قابل باز شدن است، اما در مدلهای هرمتیک کاملاً بسته و غیرقابل تعمیر ساخته میشود.
پوسته معمولاً دارای مسیرهای داخلی برای گردش روغن، کانالهای خنککننده و محل قرارگیری شیشه روغن یا سایت گلاس است.

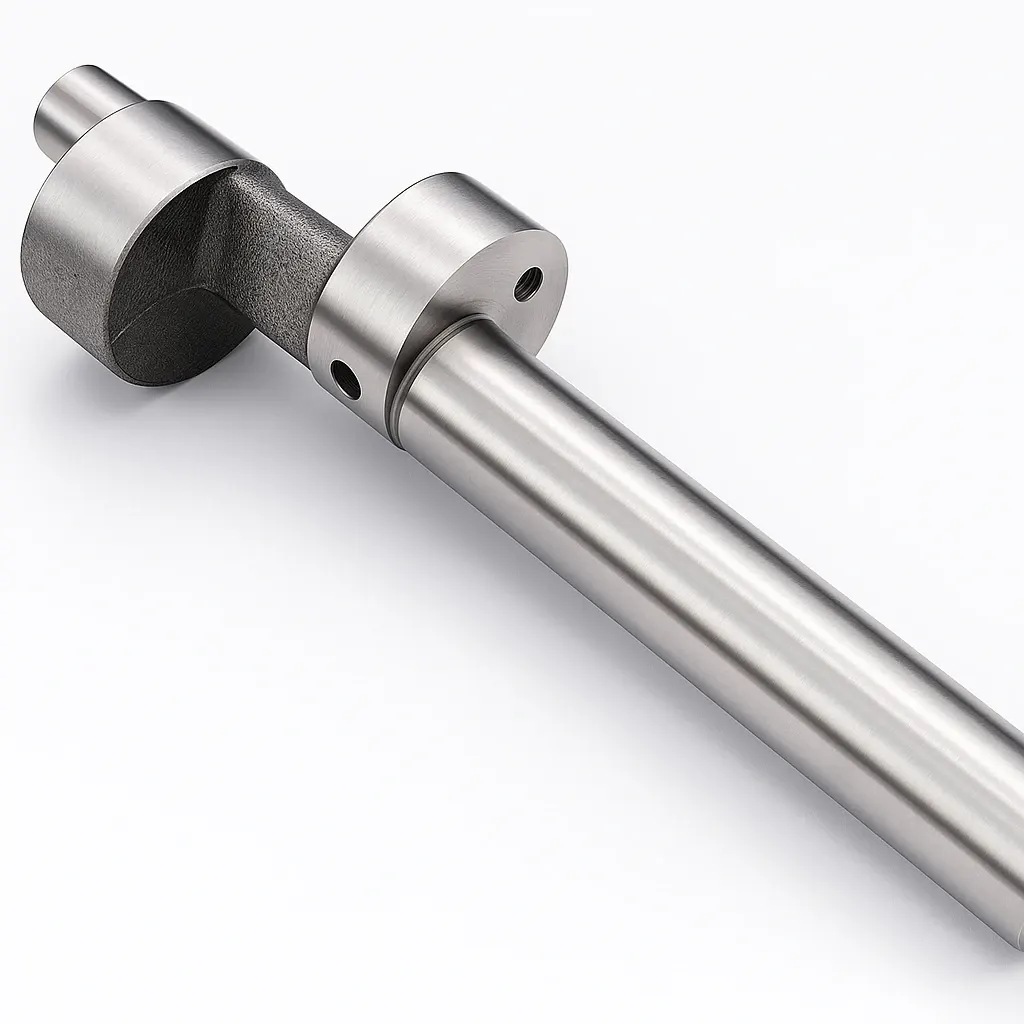

۲. میللنگ (Crankshaft)
نقش میللنگ این است که حرکت دورانی موتور را به حرکت رفتوبرگشتی پیستون تبدیل کند.
شکل آن شبیه میللنگ موتور خودرو است، با لنگهایی که شاتونها به آن متصل میشوند.
ویژگیهای مهم میللنگ:
- باید کاملاً بالانس باشد.
- سطح آن باید سختکاری شده باشد.
- اگر کمی تاب داشته باشد، لرزش در کل کمپرسور تشدید میشود
میللنگ یکی از گرانترین قطعات کمپرسور است.

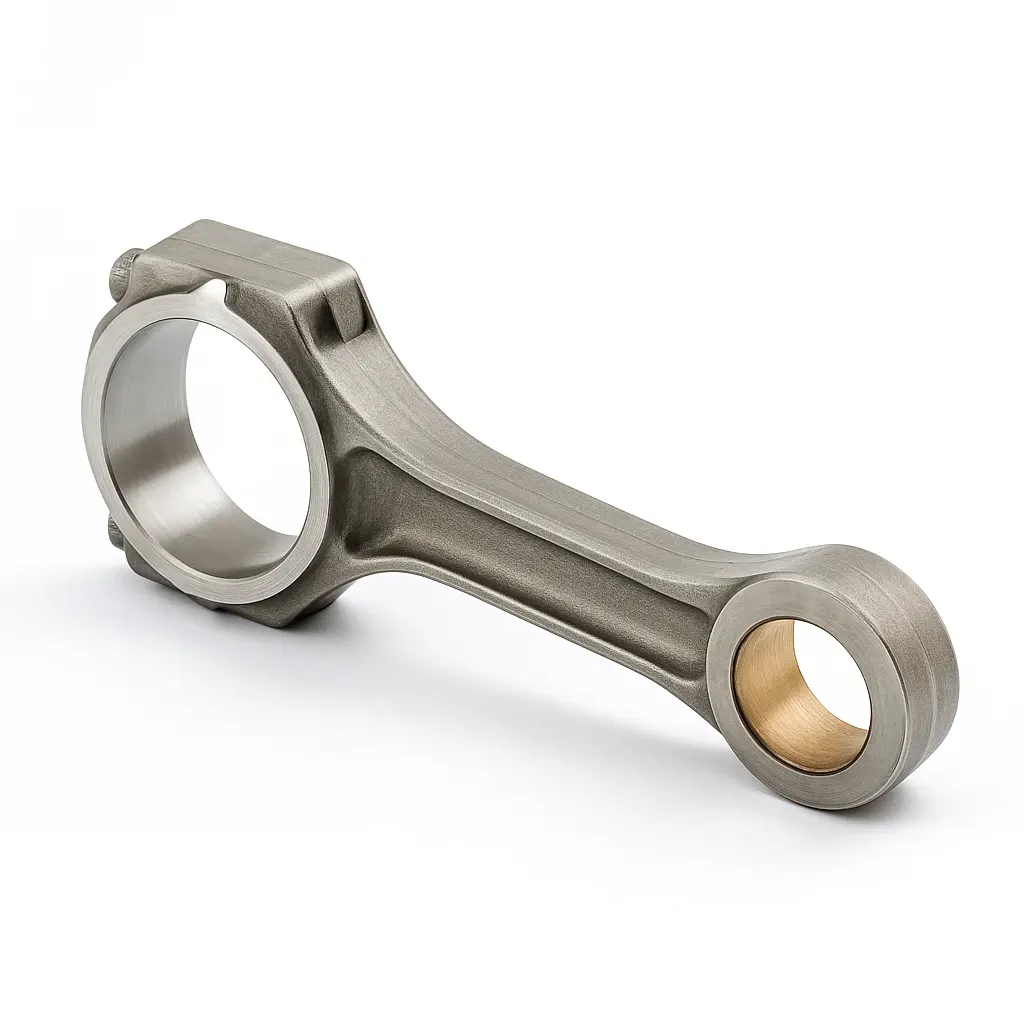

۳. شاتون (Connecting Rod)
شاتون وظیفه انتقال نیرو از میللنگ به پیستون را دارد.
قطعهای سبک اما مقاوم است.
اگر روغنکاری نامناسب باشد، بوش شاتون سریع میسوزد و کمپرسور به صدا میافتد.
شکستگی شاتون تقریباً همیشه مساوی است با پایان عمر کمپرسور هزینه بالای تعمیرات.

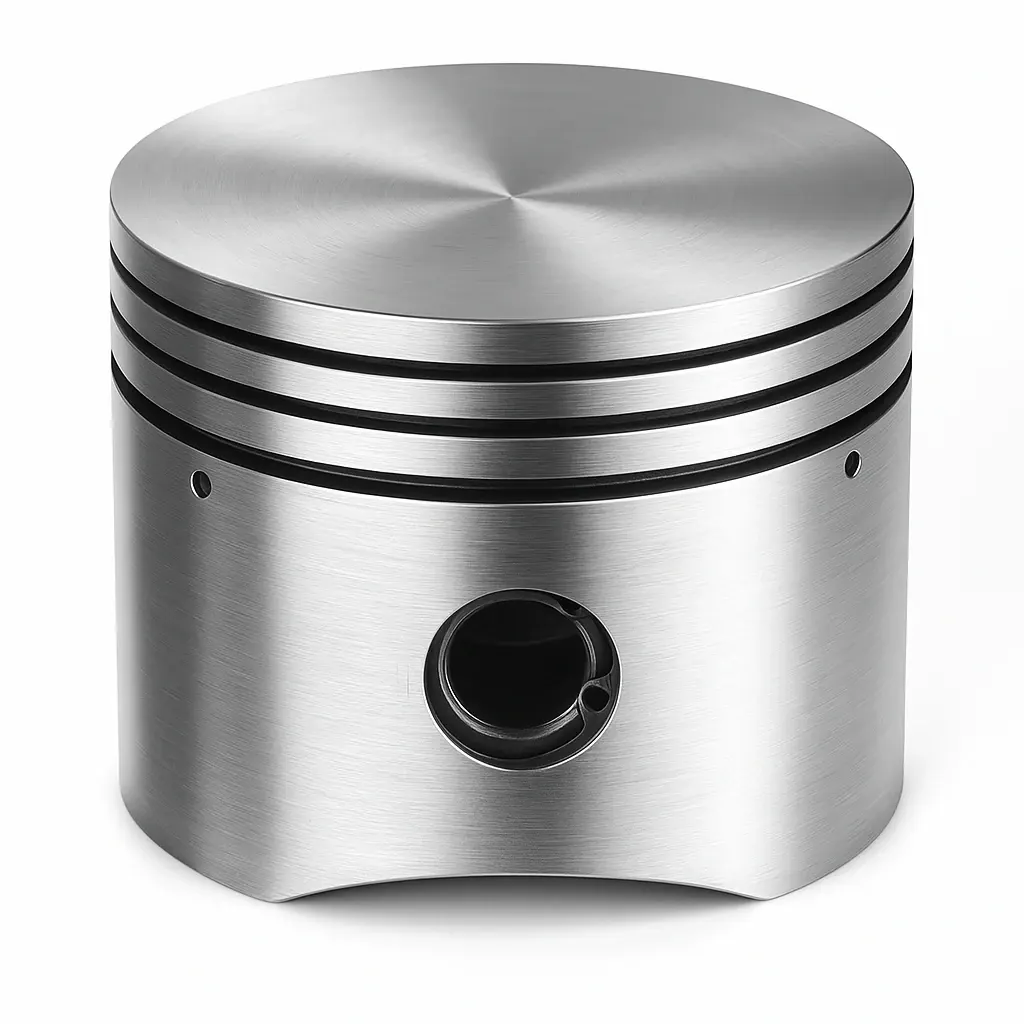

۴. پیستون (Piston)
پیستون داخل سیلندر حرکت میکند و فرآیند تراکم را انجام میدهد.
معمولاً از آلومینیوم یا آلیاژ سبک ساخته میشود تا وزن کم و حرارت مناسب داشته باشد.
سطح پیستون باید کاملاً صاف باشد؛ هر خراشی باعث نشت گاز میشود.

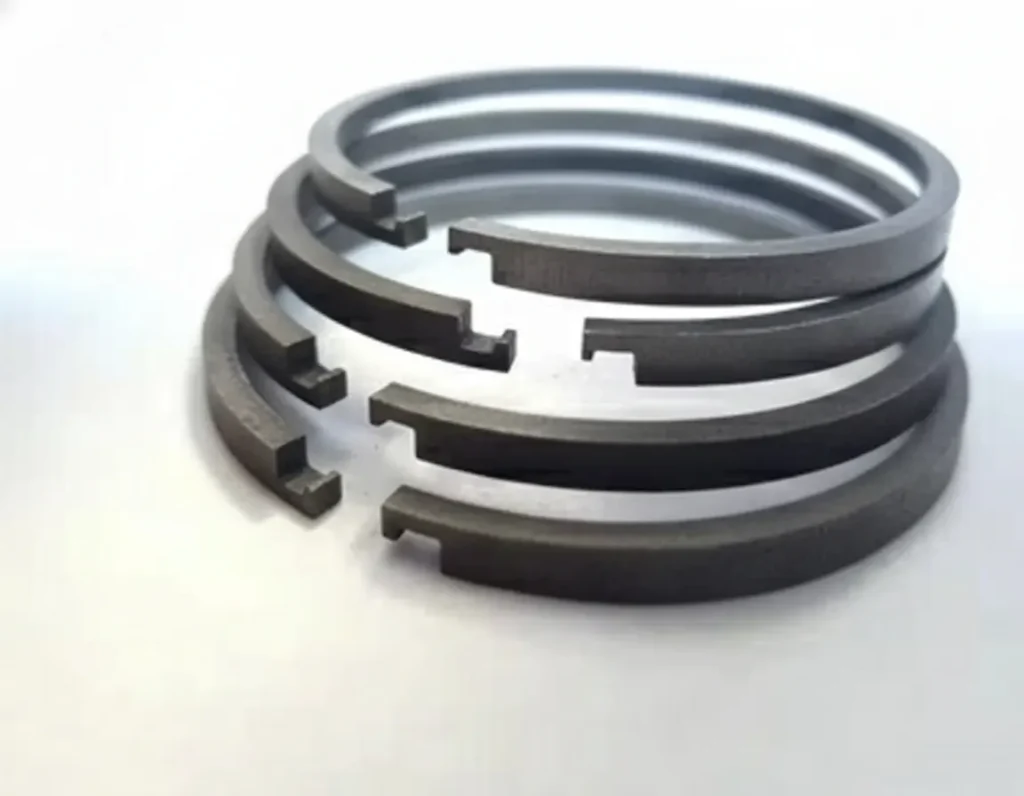

۵. رینگهای پیستون (Rings)
رینگها دور پیستون قرار میگیرند و سه وظیفه اصلی دارند:
- جلوگیری از نشت گاز در لحظه تراکم
- ایجاد آببندی بین پیستون و دیواره سیلندر
- حفظ لایه روغن
فرسودگی رینگها باعث کاهش ظرفیت سرمایشی میشود.
۶. سیلندر (Cylinder)
محفظهای است که پیستون در آن بالا و پایین میرود.
سیلندر باید کاملاً صیقلی باشد و هیچ خط عمیقی در آن دیده نشود.
در کمپرسورهای چندسیلندر، سیلندرها معمولاً در یک بلوک یکپارچه قرار دارند.

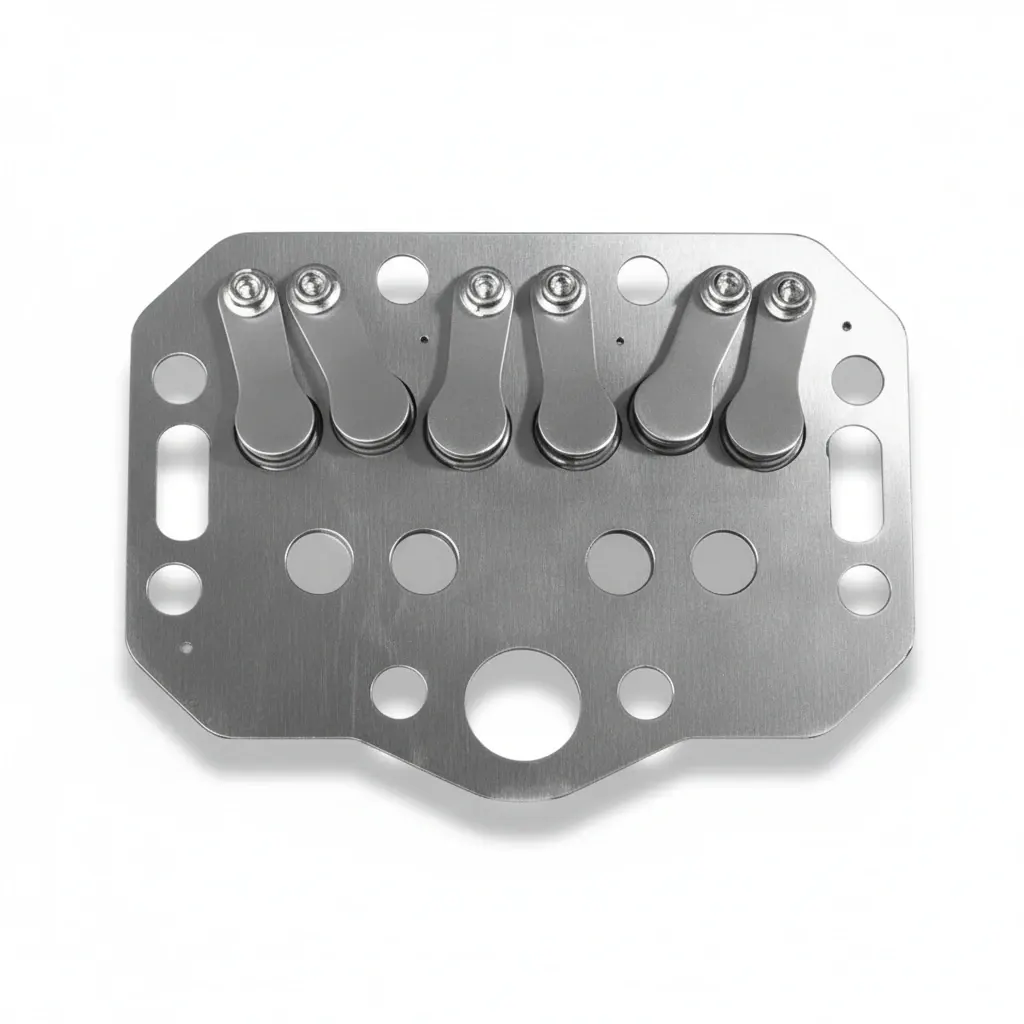

۷. صفحه سوپاپ و سوپاپها (Valve Plate Assembly)
این بخش یکی از حساسترین قسمتهای کمپرسور است.
سوپاپها دقیقاً روی صفحهای قرار گرفتهاند که در هر لحظه باز و بسته میشوند.
اجزای اصلی صفحه سوپاپ:
- سوپاپ مکش
- سوپاپ تخلیه یا دیسچارج
- فنرها
- صفحه نگهدارنده
- گسکتها
خرابی این قسمت = افت شدید راندمان + صدای غیرعادی + افزایش دمای دیسشارج و گاها لرزش کمپرسور

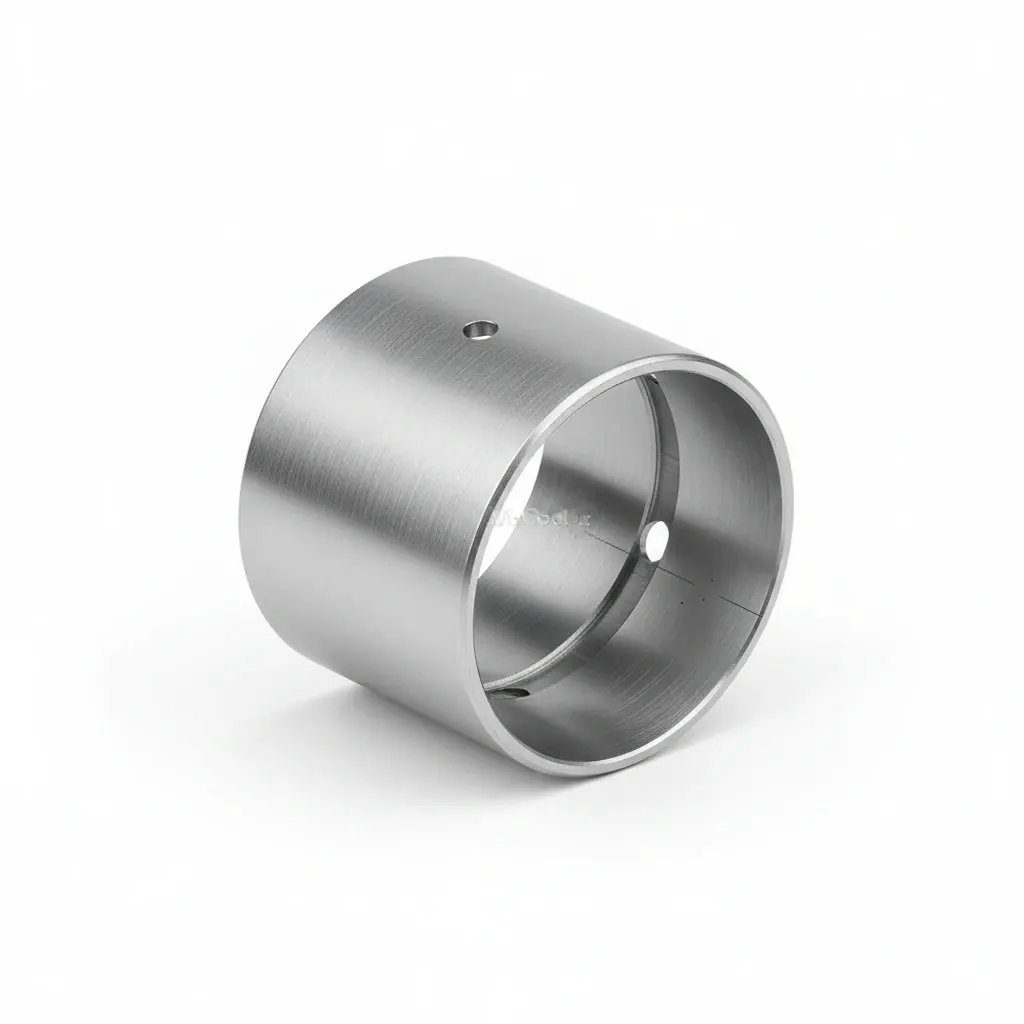

۸. یاتاقانها (Bearings)
یاتاقانها مثل تکیهگاههای نرم هستند که میللنگ روی آنها میچرخد.
جنسشان آلیاژی ضدسایش است و کوچکترین نقص در روغنکاری باعث آسیب آنها میشود.
یاتاقان خراب = صدای کوبش → سپس قفل موتور
۹. سیستم روغنکاری
روانکاری در کمپرسور پیستونی خیلی مهمتر از چیزی است که اکثر کاربران تصور میکنند.
کمپرسور بدون روغن، حتی اگر فقط یک دقیقه کار کند، آسیب جدی میبیند.
سیستم روغن شامل:
- پمپ روغن
- کارتل
- مسیرهای داخلی روغن
- سنسور فشار روغن
- شیشه نشانگر روغن
هر اختلالی در این مسیر = مرگ سریع کمپرسور
۱۰. پمپ روغن
در بسیاری از کمپرسورها پمپ روغن مکانیکی وجود دارد که روغن را در مدار به چرخش در میآورد. پمپ روغن فشار را ثابت نگه میدارد و تضمین میکند یاتاقانها همیشه روان بمانند. در انتهای میلنگ قرار دارد و با خارها یک برامدگی های قدرت نیروی چرخش خود را از میلنگ دریافت می کند و معمولا از مکانیسم چرخ دنده ای برای پمپاژ روغن برای قطعات داخلی استفاده می گردد.

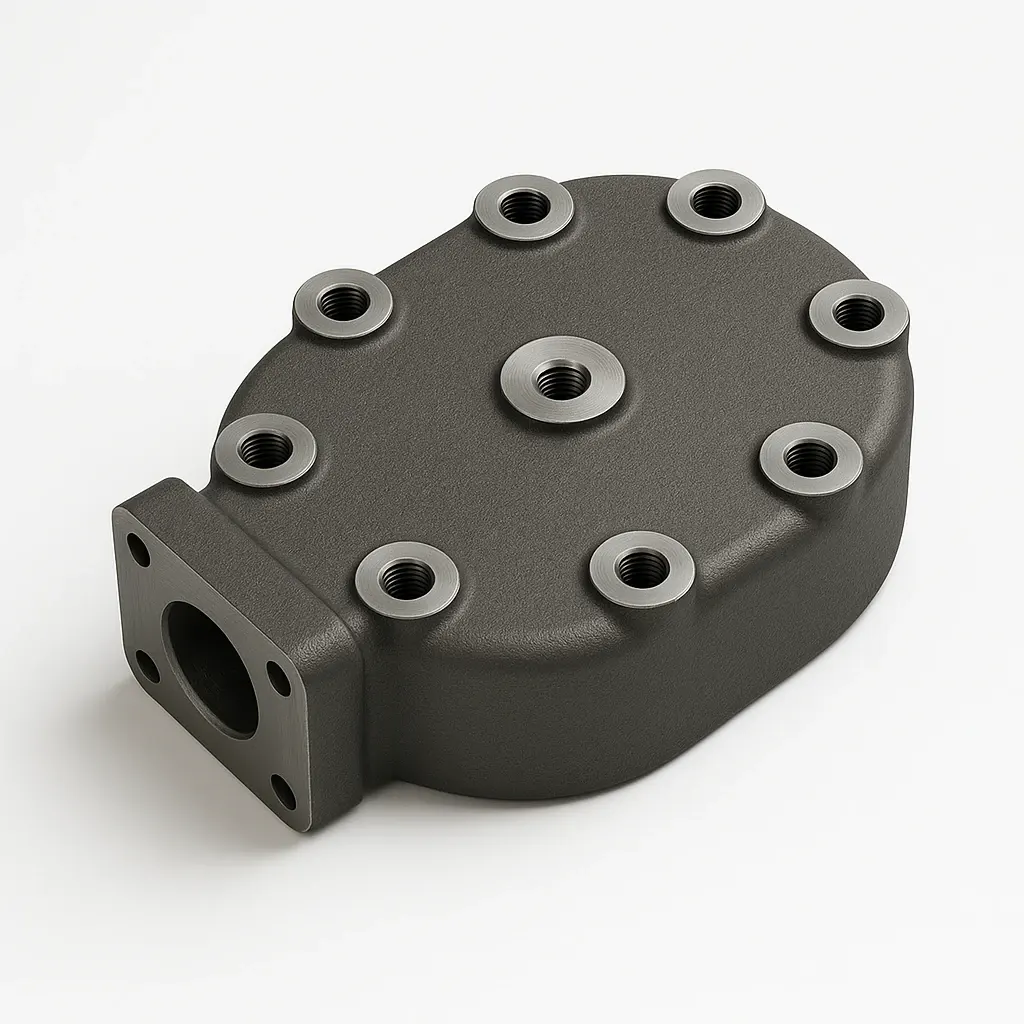

۱۱. صفحه سرسیلندر (Cylinder Head)
این قطعه روی سیلندر قرار میگیرد و مسیرهای مکش و تخلیه داخل آن طراحی شدهاند.
جنس آن معمولاً چدن یا آلومینیوم است.

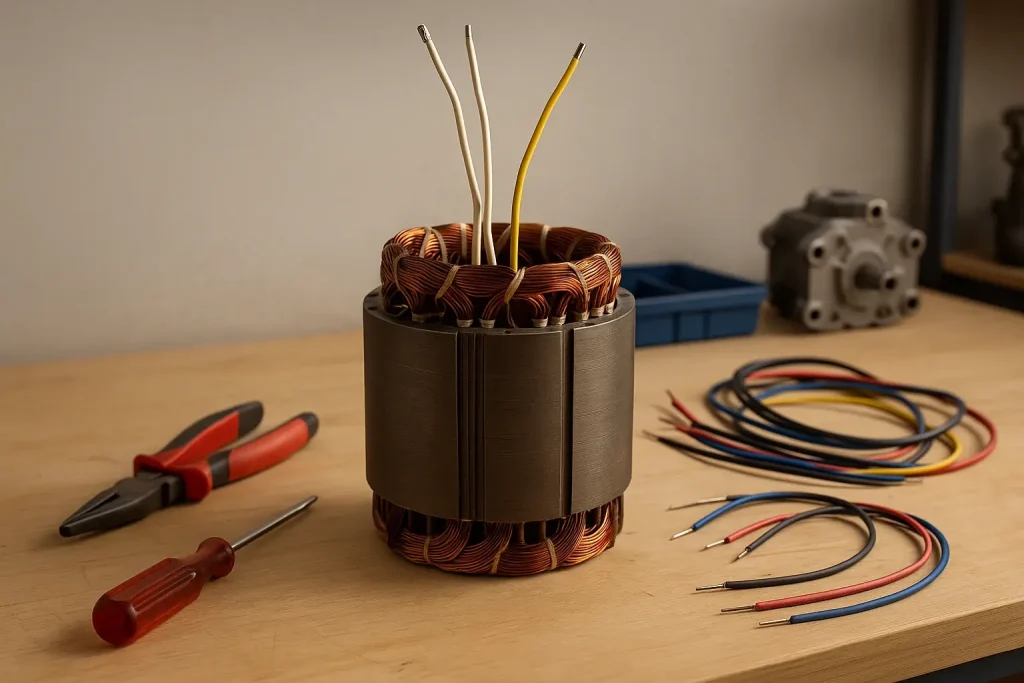

۱۲. مجموعه الکتروموتور (در مدل هرمتیک و نیمههرمتیک)
الکتروموتور داخل پوسته تعبیه شده و مستقیماً میللنگ را به حرکت درمیآورد.
این موتور توسط گاز برگشتی خنک میشود. و مکانیزم دیگری برای این کار ندارد.
۱۳. مکانیسم خنککاری کمپرسور
برای اینکه کمپرسور بیش از حد داغ نشود، سه روش خنککاری وجود دارد:
- خنککاری با هوا
- خنککاری با مبرد
- خنککاری با روغن
هرکدام براساس طراحی کمپرسور استفاده میشوند.
۱۴. واشرها و اورینگها (Gaskets & O-rings)
قطعاتی کوچک اما حیاتی که وظیفه جلوگیری از نشت گاز و روغن را بر عهده دارند. معمولا جنس واشر ها یا گسکت ها نان آزبست می باشد.
بخش چهارم: مزایا و معایب کمپرسور پیستونی (از نگاه متخصص تبرید)
مزایا:
• تحمل فشار بالا (به همین دلیل در سردخانههای زیرصفر کاربرد زیادی دارد)
• هزینه اولیه مناسب
• تعمیرپذیری بالا و وجود قطعات یدکی در بازار
• قدرت راهاندازی زیاد
• راندمان مناسب در بار ثابت
• قابلیت کار در سیستمهای چندمرحلهای
معایب:
• صدای زیادتر نسبت به اسکرال
• لرزش بیشتر
• حساسیت بالا به روغنکاری
• نیاز به سرویس دورهای
• راندمان پایینتر در بار متغیر
• وزن سنگین در مدلهای چندسیلندر
بخش پنجم: کاربردهای واقعی کمپرسور پیستونی
کمپرسورهای پیستونی در صنایع مختلفی به کار گرفته می شوند:
- سردخانههای بالای صفر
- سردخانههای زیرصفر
- سیستمهای انجماد کند (Slow Freezing)
- یخچالهای فروشگاهی
- چیلرهای کوچک و متوسط
- یونیتهای تبرید صنعتی
- صنایع بستهبندی مواد غذایی
- تولید هوای فشرده
- صنایع پتروشیمی و نفت و گاز
بهطور کلی هرجا ظرفیت متوسط و فشار بالا لازم باشد، کمپرسور پیستونی انتخاب خوبی است.
بخش ششم: دلایل خرابیهای رایج کمپرسور پیستونی
در صنعت سردخانه، بیشتر خرابیها به یکی از این ۷ علت برمیگردند:
- روغن کم یا نامناسب
- رطوبت بالا در مدار
- شارژ اشتباه مبرد
- خرابی صفحه سوپاپ
- برگشت مایع مبرد به کمپرسور
- دمای تخلیه بیشازحد
- ورود آلودگی و ذرات فلزی
اگر این موارد کنترل شود، کمپرسور سالها بدون مشکل کار میکند.
بخش هفتم: نکات نگهداری و سرویس دورهای
• شیشه روغن را مرتب چک کنید
• فیلتر درایر را هر ۶ ماه عوض کنید
• ارتعاش کمپرسور را با پایه لاستیکی کنترل کنید
• کویل کندانسور را تمیز نگه دارید
• سوپرهیت را دقیق تنظیم کنید
این نکات سادهاند اما تأثیر بسیار زیادی روی عمر کمپرسور دارند.
بخش هشتم: جمعبندی
کمپرسور پیستونی با وجود تمام تکنولوژیهای جدید، هنوز قلب بسیاری از سردخانههاست. ساختار ساده اما دقیق، تعمیرپذیری مناسب، راندمان مطلوب و توان تحمل فشار بالا باعث شده این کمپرسور هنوز جزو اولین انتخابها برای پروژههای سردخانهای و صنعتی باشد.
اگر بخواهیم منصف باشیم، این کمپرسور ممکن است پر سر و صدا باشد و لرزش بیشتری نسبت به اسکرال ایجاد کند، اما در مقابل، عمر، استحکام و قابلیت تعمیر آن جز ویژگی های برتر آن است.
