چیلر تزریق پلاستیک چیست؟ نحوه محاسبه ظرفیت آن در ۳ سوت!
چیلر دستگاه تزریق پلاستیک – نقش حیاتی در کیفیت محصول و پایداری خط تولید
اگر تا امروز با خط تولید پلاستیک کار کرده باشی، احتمالاً میدانی که دستگاه تزریق فقط یک ماشین ساده که پلیمر را ذوب و تزریق کند نیست. این دستگاه مجموعهای از بخشهای مکانیکی، حرارتی و هیدرولیکی است که هر کدام نقشی اساسی در کیفیت محصول دارند. اما یک بخش وجود دارد که اغلب تازهکارها کمتر به آن توجه میکنند: کنترل دما که توسط چیلر تزریق پلاستیک انجام می شود. کنترل صحیح دما در دو نقطه کلیدی روغن هیدرولیک و قالب تعیین میکند که محصول نهایی بدون تاب، بدون پلیسه، بدون ترک و با سطح کاملاً یکدست تولید شود. اینجاست که چیلر وارد ماجرا میشود.
چیلر دستگاه تزریق پلاستیک تنها یک تجهیز جانبی نیست؛ بلکه ستون پایداری تولید است. هر خط تولیدی که از چیلر استاندارد و متناسب استفاده نکرده باشد دیر یا زود با مشکلاتی مثل توقفهای مکرر دستگاه، گرم شدن بیش از حد روغن، تغییر رفتار جکها، چسبیدن قطعه داخل قالب یا افزایش ضایعات روبهرو شده است. بنابراین، اگر کسی بخواهد دستگاه تزریق را درست بشناسد، باید نقش چیلر را هم به همان اندازه جدی بگیرد.

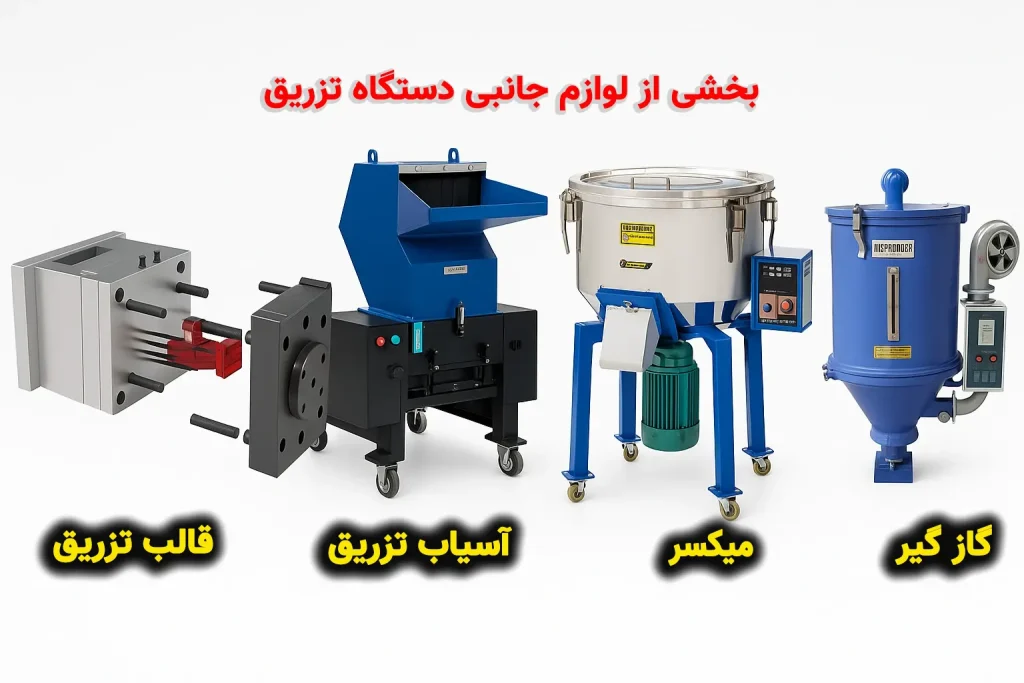

آشنایی ساده اما کامل با دستگاه تزریق پلاستیک
دستگاه تزریق پلاستیک در نگاه اول از چند بخش تشکیل شده: قیف یا هاپر، سیلندر، مارپیچ (اسکرو)، واحد تزریق، واحد گیره (کلمپ)، قالب و سیستم هیدرولیک. مواد اولیه بهصورت گرانول وارد قیف میشوند. اسکرو با چرخش، مواد را به جلو میراند و در عین حال آنها را با المنتهای اطراف سیلندر ذوب میکند. وقتی مواد کاملاً مذاب شد، با فشار زیاد به داخل قالب تزریق میشود. قالب پس از بسته شدن، شکل نهایی قطعه را ایجاد میکند.
اما چیزی که کمتر به آن توجه میشود این است که قالب تنها زمانی میتواند قطعه سالم تولید کند که دمای آن کاملاً کنترلشده باشد. در بسیاری از کارخانهها، قالب اگر کمی گرمتر یا سردتر از حد استاندارد باشد، مشکلاتی مثل جرقهزدن سطح، موجدار شدن، تغییر ابعاد، تاب برداشتن یا حتی ترک داخلی قطعه ایجاد میشود. از طرف دیگر، سیستم هیدرولیک دستگاه هم زیر بار دائمی است و افزایش دما میتواند تمام سیستم را از حالت تعادل خارج کند.
پس قبل از اینکه درباره ظرفیت چیلر صحبت کنیم، باید بفهمیم دستگاه بدون خنککاری اصولی عملاً ناقص است.
نقش چیلر در خنککاری روغن هیدرولیک
یکی از نقاطی که دمای آن باید ثابت بماند روغن هیدرولیک است. در بسیاری از دستگاههای تزریق، این روغن وظیفه ایجاد فشار، حرکت کورسها و فرمان دادن به جکها و مکانیزم گیره را برعهده دارد. حرکت دائم روغن داخل شیلنگها و پمپها باعث گرم شدن آن میشود. اگر دما از حد استاندارد بالاتر برود، چند اتفاق ناخوشایند رخ میدهد:
- ویسکوزیته روغن تغییر میکند و فرمانپذیری دستگاه کاهش مییابد.
- پمپ هیدرولیک داغ میکند و عمر آن کم میشود.
- سرعت واکنش جکها ناپایدار میشود.
- اورینگها و آببندها آسیب میبینند.
وظیفه چیلر این است که روغن را معمولاً در محدوده ۳۰ تا ۴۰ درجه سانتیگراد نگه دارد. اگر دمای روغن خیلی بالا برود، دستگاه از ریتم خود خارج میشود و تولید عملاً مختل خواهد شد. بنابراین سرمایش روغن چیزی شبیه محافظ جان در تابلو برق است؛ شاید دیده نشود، اما نبودنش فوراً خودش را نشان میدهد.

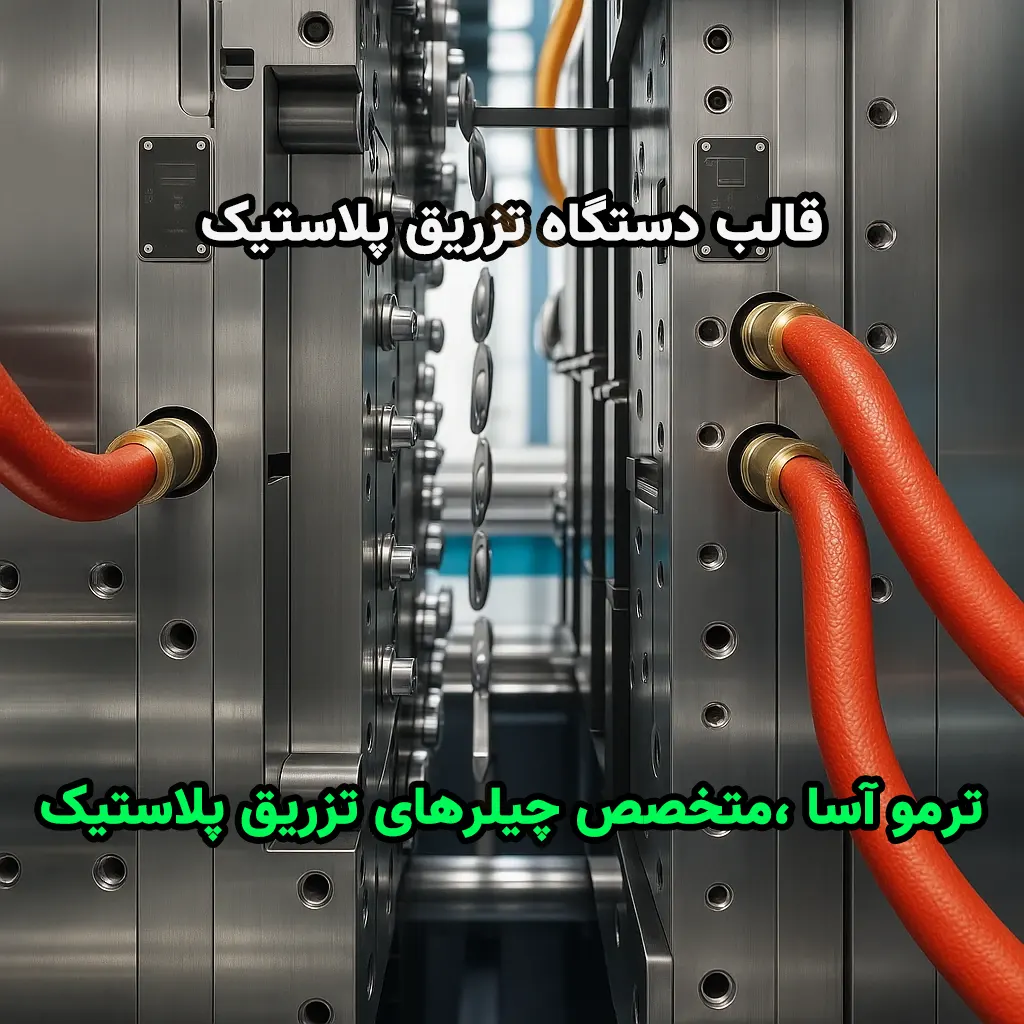

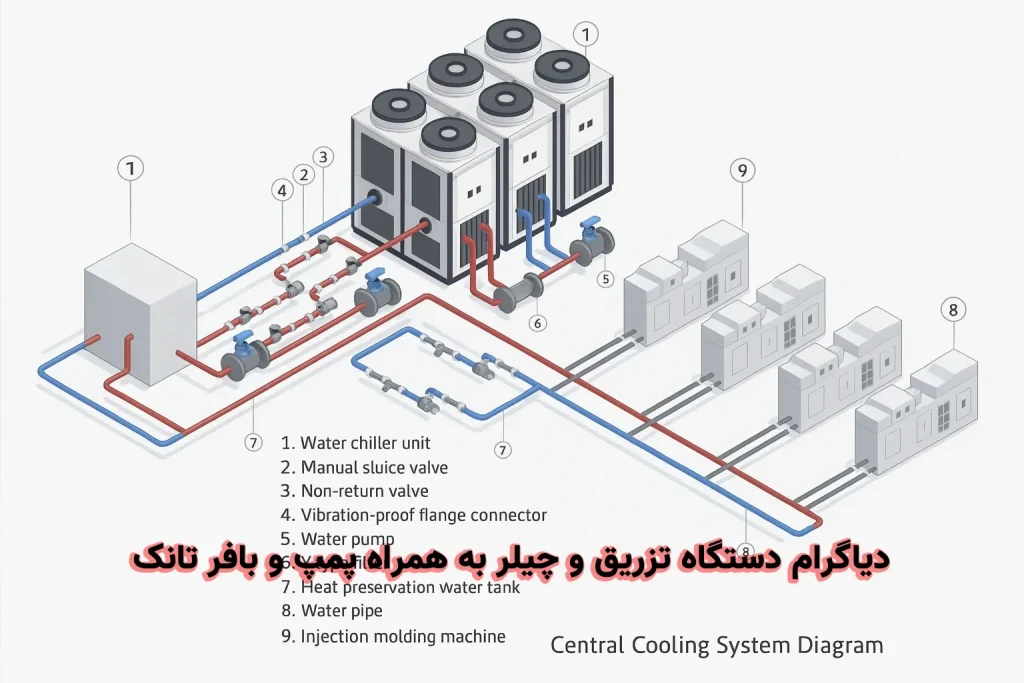

خنککاری قالب؛ مهمترین بخش فرایند
قالبها در دستگاه تزریق شاید گرانترین بخش خط تولید باشند. از طرفی، کیفیت محصول دقیقاً به رفتار حرارتی قالب وابسته است. مواد مذاب باید در مدت معین و بهطور یکنواخت سرد شوند تا قطعهای با کیفیت ثابت بهدست بیاید. خنککاری نامناسب باعث:
- چسبیدن قطعه داخل قالب
- ایجاد پلیسه
- تاب برداشتن قطعه
- افت کیفیت سطحی
- تغییر ابعاد
- افزایش زمان سیکل و افت تولید
میشود. در بسیاری از کارگاهها دیده میشود که اپراتور با «چشمی» تصمیم میگیرد آب چقدر سرد باشد یا جریان آب قالب چطور تنظیم شود. نتیجه، تولید غیرپایدار و افت کیفیت است.
یک چیلر استاندارد، آب سرد را با دمای ۸ تا ۱۵ درجه در قالب به گردش درمیآورد. اگر محصول ضخیم باشد، سرعت تولید بالا باشد یا قالب چند حفرهای طراحی شده باشد، نیاز سرمایشی افزایش مییابد.
محاسبه ظرفیت چیلر تزریق پلاستیک
بخش کاربردی و مهم ماجرا همینجاست. بسیاری از مهندسان تا زمانی که مشکلی پیش نیاید به ظرفیت چیلر فکر نمیکنند، اما انتخاب اشتباه میتواند تمام خط را زمینگیر کند.
محاسبه ظرفیت چیلر تزریق پلاستیک از چند روش انجام میشود:
۱. روش تجربی بر اساس تناژ دستگاه تزریق پلاستیک
این روش بین تکنسینها رایج است:
به ازای هر ۱۰۰ تن دستگاه تزریق که فقط قالب را خنک کند ≈ حدود ۳ تا ۴ تن تبرید چیلر نیاز است.
بهعنوان مثال:
دستگاه ۴۰۰ تنی → چیلر حدود ۱۳تا ۱۵ تن تبرید.
اما این روش فقط یک برآورد اولیه است و نمیتواند برای همه قالبها دقیق باشد.
و
به ازای هر ۱۰۰ تن دستگاه تزریق که قالب و روغن را خنک کند ≈ حدود ۵ تن تبرید چیلر نیاز است.
بهعنوان مثال:
دستگاه ۴۰۰ تنی → چیلر حدود ۲۰ تن تبرید.
۲. محاسبه بر اساس گرمای مواد و بار حرارتی واقعی
برای محاسبه دقیقتر باید این موارد بررسی شوند:
- وزن قطعه
- تعداد حفرههای قالب
- زمان سیکل
- دمای مواد مذاب هنگام تزریق
- دمای خروج قطعه
- حرارتی که باید در هر سیکل دفع شود
فرمول کلی به شکل زیر است:
بار حرارتی = جرم مواد × ظرفیت گرمایی × اختلاف دمای قبل و بعد از تزریق
به این مقدار باید گرمای حاصل از هیدرولیک و گرمای محیط را هم اضافه کرد.
در یک مقاله ای جداگانه در آینده به صورت تخصصی و با فرمول نحوه محاسبه دقیق رو شرح می دهیم.
۳. دمای ورودی و خروجی آب سرد
اگر قالب نیاز به دمای خیلی پایین داشته باشد (مثلاً زیر ۱۰ درجه)، چیلر باید ظرفیت بیشتری ارائه دهد چون اختلاف دما بیشتر است. کارخانههایی که در مناطق گرم فعالیت میکنند نیز باید ۱۰ تا ۲۰ درصد ظرفیت اضافه در نظر بگیرند.
۴. شتاب تولید و سرعت سیکل
هرچه سیکل کوتاهتر باشد (مثلاً ۱۰ ثانیه یا ۱۵ ثانیه)، بار حرارتی در واحد زمان بالاتر میرود. در نتیجه چیلر باید قدرت بیشتری داشته باشد تا بتواند حرارت را سریع دفع کند.
چرا انتخاب ظرفیت بزرگتر بهتر است؟
تجربه نشان داده است که انتخاب چیلر دقیقاً برابر نیاز، در روزهای گرم یا زمان افزایش سرعت تولید مشکلساز میشود. به همین دلیل همیشه توصیه میشود ظرفیت چیلر حدود ۱۰ تا ۲۰ درصد بیشتر از مقدار محاسبه شده باشد. این کار باعث میشود:
- چیلر کمتر تحت فشار کار کند،
- مصرف انرژی بهینهتر شود،
- قطعات الکتریکی و کمپرسور عمر بیشتری داشته باشند،
- تولید بدون توقف ادامه پیدا کند،
- کیفیت محصول ثابت بماند.
نوع چیلر دستگاه تزریق پلاستیک و نحوه کار هرکدام
۱. مینی چیلر هواخنک
این مدل بیشتر برای دستگاههای کوچک تا متوسط استفاده میشود. همان ساختار چیلر هواخنک را دارد اما در ظرفیتهای پایینتر (حدود ۱ تا ۲۰ تن تبرید) ساخته میشود. کمپرسورهای اسکرال یا پیستونی، کندانسور هوایی و کنترل ساده و کمهزینه، آن را به گزینهای اقتصادی و قابل نصب در محیطهای کوچک تبدیل کرده است.
مطالعه بیشتر درباره مینی چیلر و مزایای آنها در این مقاله >> مینی چیلر چیست؟ یک توضیح ساده درباره آن

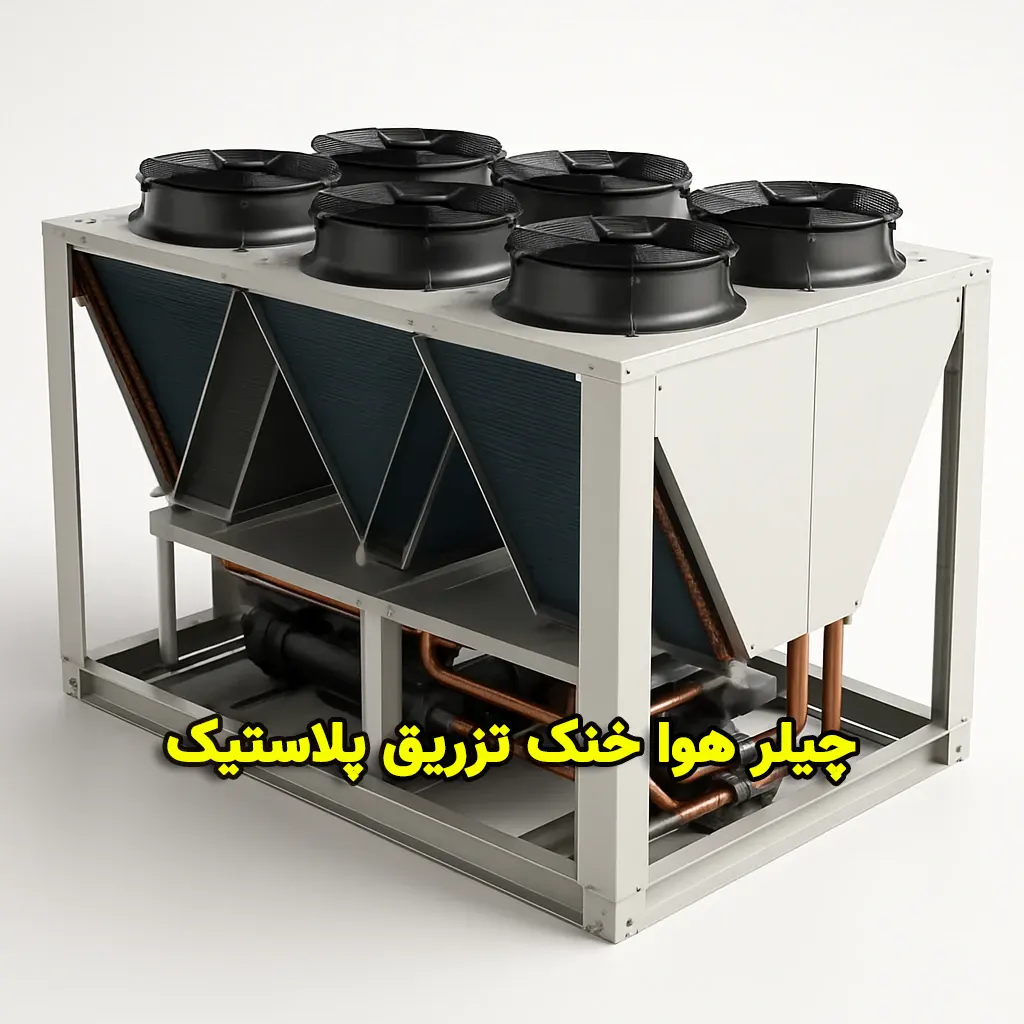

۲. چیلر تراکمی هواخنک (Air‑Cooled Chiller)
این چیلر از جریان هوا برای دفع حرارت استفاده میکند و به برج خنککننده نیازی ندارد. برای کارگاههایی که فضای باز یا پشتبام در دسترس دارند و نمیخواهند درگیر مصرف زیاد آب و سیستمهای جانبی شوند، بهترین انتخاب است. ساختار آن شامل کمپرسور، اواپراتور، کندانسور فیندار و فنهای محوری یا سانتریفیوژ است. دمای آب خروجی کاملاً پایدار بوده و برای قالبگیری دقیق، بسیار مناسب است. ظرفیت آن بیشتر از مینی چیلر است و تفاوت کمی با آن دارد.
مطالعه بیشتر درباره چیلر هوا خنک و آب خنک در این مقاله >> چیلر هوا خنک بهتر است یا آب خنک و ۵ تفاوت آنها؟
۳. چیلر تراکمی آبخنک (Water‑Cooled Chiller)
همان عملکرد مدل هواخنک را دارد اما حرارت را به کمک یک کندانسور آبی و برج خنککننده دفع میکند. این سیستم برای کارخانههایی مناسب است که مصرف پایین برق، راندمان بالا و عملکرد پایدار در هوای گرم برایشان مهم است. هزینه اولیه و تجهیزات جانبی بیشتر است، اما در ظرفیتهای بالا کاملاً بهصرفه و مقاوم است.
تقسیمبندی چیلرهای تزریق بر اساس کمپرسور
علاوه بر دستهبندی بر اساس نوع دفع حرارت، چیلرها از نظر کمپرسور نیز در چند گروه قرار میگیرند:
- اسکرال
- اسکرو
- پیستونی
در اصل ساختار سیکل تبرید در همه آنها تقریباً یکسان است و تفاوتها بیشتر در نوع کمپرسور، ظرفیت، راندمان و رفتارشان در شرایط مختلف بار کاری دیده میشود. بنابراین طرز کار کلی تمام این چیلرها مشابه است: مبرد در کمپرسور فشرده میشود، در کندانسور خنک میشود، سپس پس از عبور از شیر انبساط وارد اواپراتور شده و آب یا سیال خنککننده قالب را سرد میکند.
مطالعه بیشتر درباره چیلرتراکمی در این مقاله >> چیلر تراکمی و انواع آن
انتخاب چیلر مناسب دستگاه تزریق پلاستیک چگونه انجام میشود؟
این انتخاب معمولاً با بررسی چند عامل کلیدی انجام میگیرد:
- ظرفیت دستگاه تزریق و نوع قالب
- دمای موردنیاز قالب یا هیدرولیک
- شرایط آب و هوایی محل نصب
- محدودیت فضایی
- دسترسی به برق یا آب
- بودجه و هزینه نگهداری
در نهایت وظیفه همه چیلرها یک چیز است: تولید آب سرد با دمای پایدار و ارسال آن به مدار خنککاری بهصورت کاملاً کنترلشده.
پرکاربردترین مدل چیلر تزریق پلاستیک در صنعت تزریق
در بیشتر کارگاههای تزریق پلاستیک در ایران، چیلر یا مینیچیلر هواخنک با کمپرسور اسکرال یا پیستونی بیشترین محبوبیت را دارد. دلیلش هم نصب آسان، عدم نیاز به برج خنککننده، تعمیرات ساده و قیمت مناسب است.
