تفاوت ظرفیت نامی و ظرفیت واقعی چیلر
اگر فقط یک بار چیلری خریده یا دیده باشی و تابستانهای کشور ما را از نزدیک تجربه کرده باشی، احتمالاً میدانی آن عدد درشت و زیبایی که روی کاتالوگ نوشته شده، همیشه همان چیزی نیست که دستگاه در محیط واقعی تحویل میدهد. تقریباً همه تصور میکنند چیلر “۱۰۰ تن تبرید” یعنی همین مقدار ثابت و تضمینشده. اما تفاوت ظرفیت نامی و ظرفیت واقعی چیلر در واقعیت زیاد است. در واقع، ظرفیت چیلر یک موجود زنده است؛ با دما، بار حرارتی، ارتفاع از سطح دریا ، جریان باد، کیفیت نصب و حتی وضعیت مکانیکی کمپرسور تغییر میکند.
در این متن میخواهم با همان زبان ساده و تجربی، توضیح بدهم که تفاوت ظرفیت نامی چیلر دقیقاً چیست، چرا ظرفیت واقعی همیشه کمتر از آن است و چطور باید ظرفیت موردنیاز پروژه را درست انتخاب کنیم تا وسط تیرماه دستگاه به مشکل نخورد.
ظرفیت نامی چیست؟ عددی که روی کاغذ زیباست.
ظرفیت نامی (nominal capacity) همان عدد استانداردی است که سازنده در شرایط کاملاً کنترلشده و آزمایشگاهی اندازهگیری میکند. این عدد بدرد مقایسه میخورد، اما نه برای انتخاب چیلر یک پروژه واقعی.

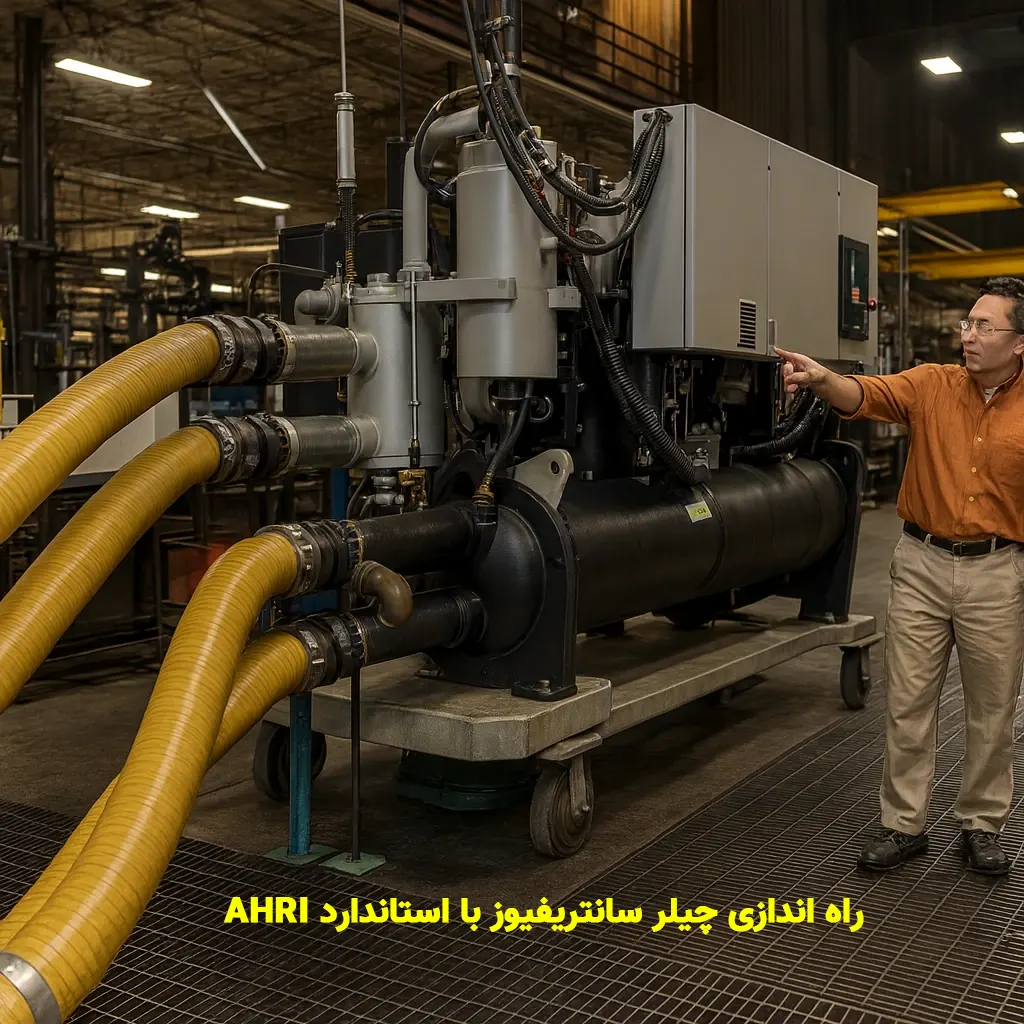

طبق استانداردهای AHRI آمریکا، ظرفیت نامی در چنین شرایطی سنجیده میشود:
- دمای آب ورودی به اواپراتور: ۱۲ درجه
- دمای خروجی از اواپراتور : ۷ درجه
- دمای هوای محیط در کندانسور هواخنک: ۳۵ درجه سانتیگراد
- بدون گردوغبار، بدون وزش باد گرم
- ارتفاع محیط نزدیک به سطح دریا
- هیچ بار ناگهانی یا شوک حرارتی در پروسه وجود نداشته باشد.
یعنی همهچیز کاملاً ایدهآل است؛ چیزی شبیه آزمایشگاههایی که انگار فقط خود دستگاه در آن کار میکند، نه کارخانهای که پنج خط تزریق پلاستیک همزمان قالب میزند.
بنابراین وقتی روی کاتالوگ مینویسند ۱۰۰ TR، این عدد فقط در دمای کندانس ۳۵ درجه و آب خروج از اواپراتور ۷ درجه واقعی است.
حالا بیا ببینیم واقعاً در پروژه چه اتفاقی میافتد.
مطالعه بیشتر درباره >>> چیلر تراکمی و انواع آن
ظرفیت واقعی چیست؟ همان چیزی که “خیلی مهم است”
ظرفیت واقعی (Actual Capacity) خروجی واقعی چیلر در شرایط حقیقی و نصب شده آن است.
در این شرایط:
- دمای محیط (ambient temperature) ۴۰ تا ۵۰ درجه سانتیگراد است.
- گردوغبار یا دود کارخانه روی فینهای کندانسور مینشیند
- آب برگشتی از پروسه ۳۰ تا ۴۰ درجه است که وارد بافر تانک و اواپراتور می شود.
- کمپرسورها تحت بار لحظهای قرار میگیرند
- گاهی ۱۰٪، گاهی ۳۰٪ اتیلن گلیکول (Ethylene glycol) در مدار سرمایشی قرار دارد.
- یا فشار دیسچارج بالاتر از حد استاندارد میرود
اینجاست که فاصله ظرفیت نامی و واقعی کمکم خودش را نشان میدهد.
چرا؟
چون چیلر در این حالت باید “کار کند”، نه اینکه فقط در شرایط آزمایشگاهی باشد.
یک مثال واقعی:
در گرمای تیرماه یزد، دمای هوای پشتبام روی کندانسورهای هواخنک اغلب ۵۰ تا ۵۵ درجه است. در همین لحظه کمپرسور دقیقاً مثل یک وزنهبرداری که دارد با وزنهای فراتر از توانش دست و پنجه نرم می کند، شروع میکند به تقلا. ظرفیت دستگاه هم طبیعی است که افت میکند.
چرا ظرفیت واقعی کمتر است؟ ۵ دلیل که همیشه نادیده گرفته میشوند
۱. دمای محیط (بزرگترین قاتل ظرفیت چیلر)
هرچه دمای محیط بالاتر باشد، کندانسور کمتر حرارت دفع می کند.
مبرد کمتر کندانس میکند = کمپرسور با بالاترین نسب تراکم کار میکند = ظرفیت واقعی پایینتر میآید.
مثال واقعی:
چیلر ۱۰۰ تن در محیط ۳۵ درجه → واقعاً ۱۰۰ تن
در محیط ۴۵ درجه → حدود ۷۵ تا ۸۰ تن واقعی
در محیط ۵۰–۵۵ درجه → گاهی ۶۰–۷۰ تن واقعی!
این همان جایی است که خیلیها گیر میافتند.

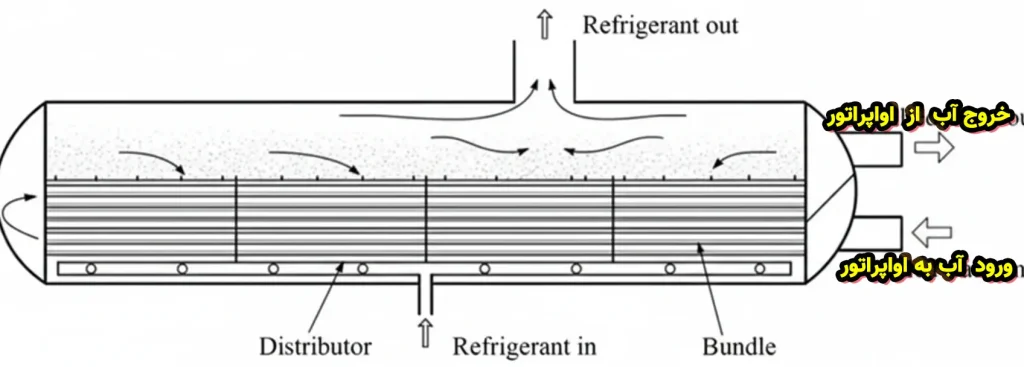

۲. دمای آب برگشتی از اواپراتور بالاتر از استاندارد
آب ۳۰–۴۰ درجهای قالبهای تزریق پلاستیک اصلاً شبیه شرایط AHRI نیست.
چیلر باید انرژی بیشتری صرف کند تا آب را پایین بیاورد. همین موضوع ظرفیت واقعی را کمی کم میکند.

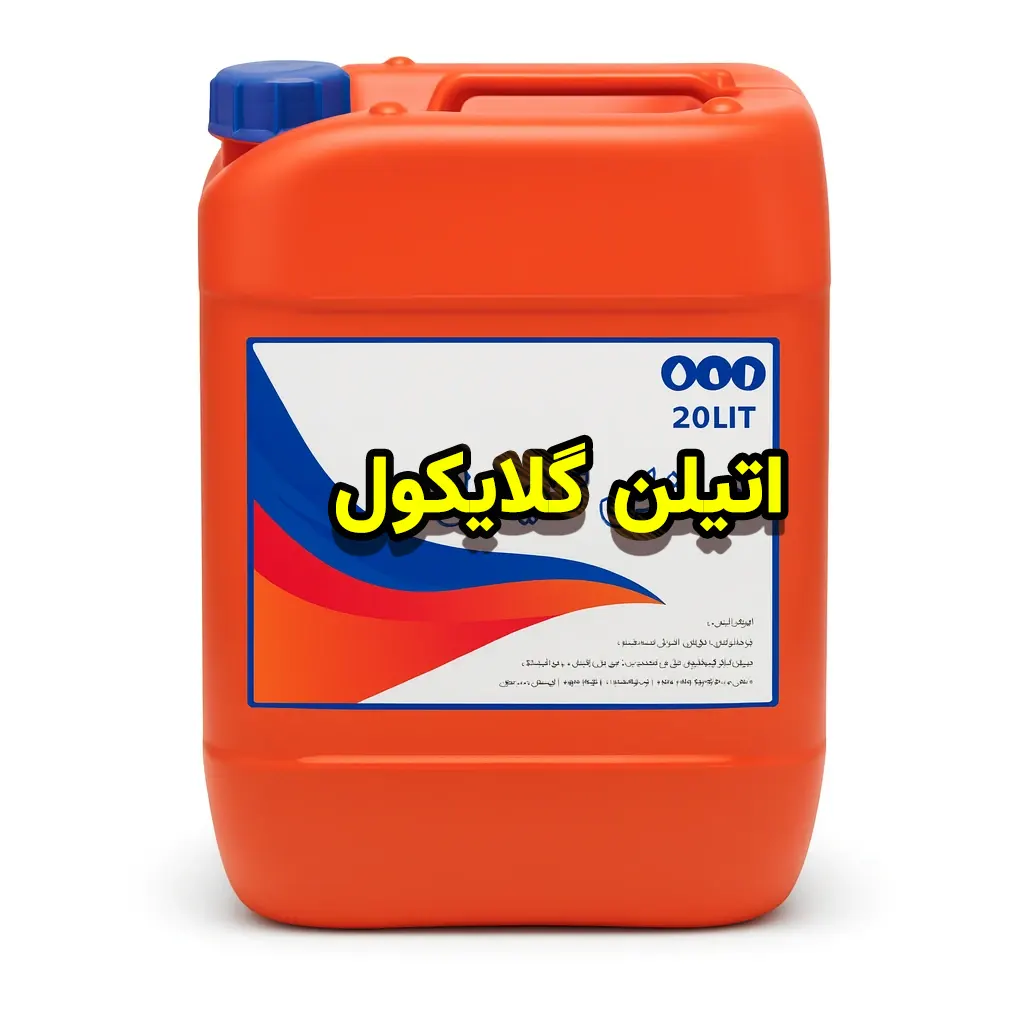

۳. وجود گلیکول یا ضد یخ
گلیکول خوب است برای جلوگیری از یخ زدن اواپراتور، اما راندمان را میکُشد.
هر ۱۰٪ گلیکول ≈ یک کاهش ظرفیت
اگر آب ۳۰٪ گلیکول داشته باشد، همان لحظه ظرفیت واقعی حدود سه درصد پایین تر میرود.

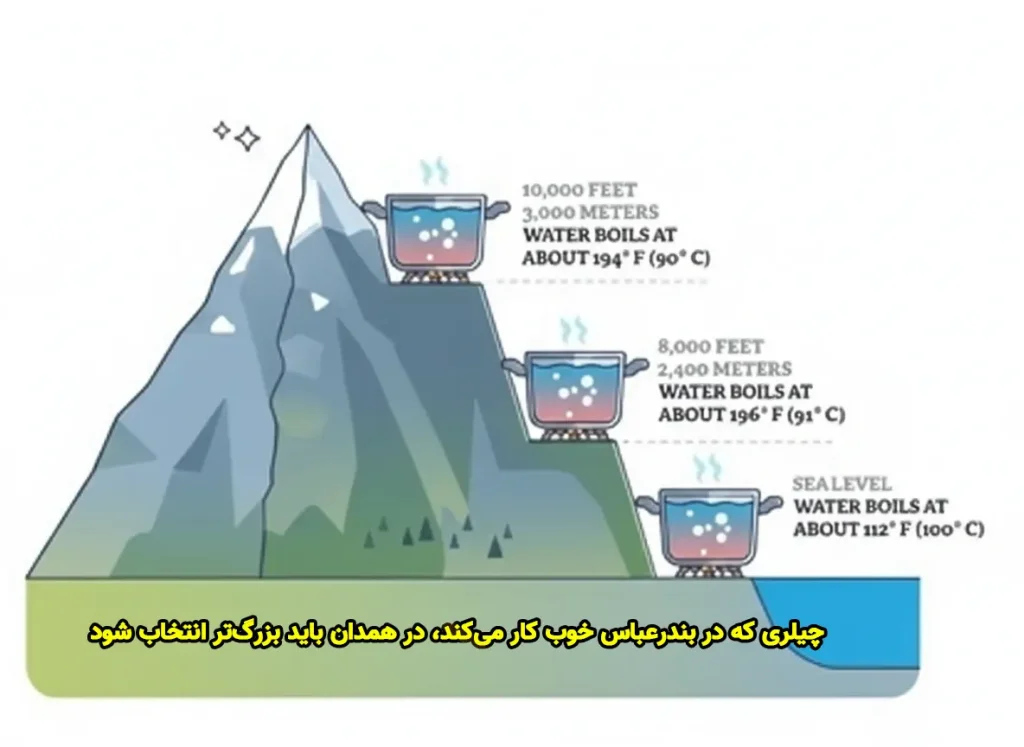

۴. ارتفاع شهر
هوای رقیقتر یعنی انتقال حرارت کمتر.هرچه ارتفاع بیشتر باشد، چگالی هوا کمتر می شود و ظرفیت برودتی دستگاه کم می شود.
برای همین چیلری که در بندرعباس خوب کار میکند، در همدان باید بزرگتر انتخاب شود.
۵. نوع مبرد و رفتار کمپرسور
یکی از مهمترین عواملی که باعث تفاوت بین ظرفیت نامی و ظرفیت واقعی چیلر میشود، نوع مبرد است. عملکرد مبردها در چیلرها مشابه نیست و همین باعث تغییر ظرفیت خروجی میشود. برای مثال، اگر هدف ما رسیدن به ۲۰۰ تن تبرید واقعی باشد:
- با R22 باید چیلر را حدود ۲۵۰ تن نامی طراحی کرد
- با R134a برای همان ظرفیت واقعی، دستگاه باید حدود ۳۵۰ تن نامی باشد
دلیلش این است که R134a در دماهای بالای محیط ظرفیت بیشتری از دست میدهد و برای جبران این افت، ظرفیت نامی باید بزرگتر انتخاب شود.
یک مثال واقعی از پروژههای صنعتی
در یکی از پروژههایی که برای یک کارخانه در قم انجام دادیم، کارفرما درخواست چیلر ۱۵۰ تن داشت.
اما با توجه به:
- دمای محیط ۴۵ درجه
- آب برگشتی ۳۸ درجه
- وجود گلیکول
- فضاهای محدود برای هواگیری کندانسور
بعد از محاسبه، به این نتیجه رسیدیم که:
چیلر ۱۵۰ تن نامی → فقط ۱۰۰–۱۱۰ تن واقعی میدهد.
در نهایت چیلر ۲۰۰ تن نامی انتخاب شد تا ۱۵۰ تن واقعی در بدترین شرایط تحویل دهد.
اگر انتخاب اشتباه بود؟
در روزهای پیک تولید، خط تزریق پلاستیک میخوابید و قالبها کیفیت خروجیشان را از دست میدادند.
چطور برای انتخاب چیلر، ظرفیت واقعی را حساب کنیم؟
برای پروژههای ساختمانی:
- دمای طراحی شهر محل پروژه
- ارتفاع از سطح دریا
- بار sensible و latent
- دبی آب
- نوع فنکویل
برای کارگاههای صنعتی:
- دمای آب برگشتی واقعی پروسه
- نوسان بار
- میزان گلیکول
- ساعات کار دائم
- تعداد ماشینآلات در پیک تولید
- امکان افزایش خطوط در آینده
هیچکدام از اینها در کاتالوگ نوشته نمیشود.
نرم افزار کریر برای محاسبه بارهای برودتی بسیار مفید و عالی است.
بنابراین انتخاب “چیلر ۱۰۰ تن چون کارخانه گفته” تقریباً همیشه اشتباه است.
مطالعه بیشتر >>> چیلر چیست؟ چیلر به زبان ساده
یک قانون طلایی برای انتخاب چیلر
اگر فقط یک جمله را از این متن حفظ کنی:
ظرفیت نامی برای فروش چیلر است؛ ظرفیت واقعی برای نجات پروژه.
برای همین:
- در ساختمانها معمولاً ۱.۲ برابر ظرفیت واقعی چیلر انتخاب میشود
- در پروژههای صنعتی، این عدد ۱.۳ تا ۱.۵ است
- در مناطق گرمسیری یا جاهایی که گلیکول با درصد خیلی بالا استفاده می کنند، حتی ۱.۵ تا ۲ هم منطقی است
این یعنی اگر پروژه ۱۰۰ تن واقعی میخواهد،
ممکن است مجبور شوی ۱۵۰ یا حتی ۲۰۰ تن نامی انتخاب کنی.
در اینجا تفاوت چیلر آب خنک و هوا خنک را توضیح داده ایم.
جمعبندی
چیلر وقتی از کارخانه بیرون میآید، هنوز نمیداند قرار است در چه جهنمی کار کند.
این تو هستی که باید ظرفیت درست را انتخاب کنی.
- دمای محیط بالا برود، ظرفیت چیلر کم می شود.
- فشار رانش زیاد شود، کمپرسور با توان بالاتر بیشتر تحت فشار قرار می گیرد.
- گلیکول اضافه کنی، راندمان افت میکند
- ارتفاع زیاد شود، تبادل حرارت کاهش مییابد
اما اگر ظرفیت واقعی را درست حساب کنی،
چیلر نه کم میآورد، نه وسط تابستان کارخانه را زمینگیر میکند.
