انواع کمپرسور پیستونی در برودت و تفاوت‌های عملکردی آن‌ها

مقدمه

کمپرسور پیستونی (Reciprocating Compressor) هنوز هم در بسیاری از پروژه‌های تبرید و تهویه مطبوع ایران – از سردخانه‌های بزرگ و کوچک گرفته تا چیلرهای تراکمی – پرکاربردترین نوع کمپرسور است. اما وقتی وارد جزئیات طراحی و انتخاب می‌شویم، می‌بینیم که انواع کمپرسور پیستونی، خانواده‌ای از چندین نوع مختلف است که هرکدام رفتار، راندمان، محدودیت و کاربرد خاص خودشان را دارند.

در این مقاله به‌صورت مهندسی و در عین حال کاربردی، انواع کمپرسورهای پیستونی در سردخانه ها و چیلرها را بررسی می‌کنیم و تفاوت‌های عملکردی بین آن‌ها را توضیح می‌دهیم تا در مرحله انتخاب برای پروژه، تصمیم آگاهانه‌تری گرفته شود.

دسته‌بندی کلی کمپرسورهای پیستونی

به‌طور کلی کمپرسورهای پیستونی را می‌توان از چند زاویه اصلی دسته‌بندی کرد:

• از نظر نحوه رفت‌و‌برگشت پیستون و تعداد سیلندر
• از نظر نحوه خنک‌کاری (هواخنک / آب‌خنک / مبردخنک)
• از نظر فشار کاری (کم‌فشار، میان‌فشار، پرفشار)
• از نظر نحوه محرک (کوپل مستقیم، تسمه‌ای، درایو دور متغیر)
• از نظر کاربرد (تبرید، هوای فشرده، صنعتی سنگین)

در پروژه‌های تبرید و تهویه، آنچه بیشتر مهم است:

– تعداد سیلندر و معماری،

– روش خنک‌کاری،

– و محدوده فشار و دما است.

در ادامه، هرکدام را با نگاه کاربردی باز می‌کنیم.

انواع کمپرسور پیستونی از نظر معماری سیلندر

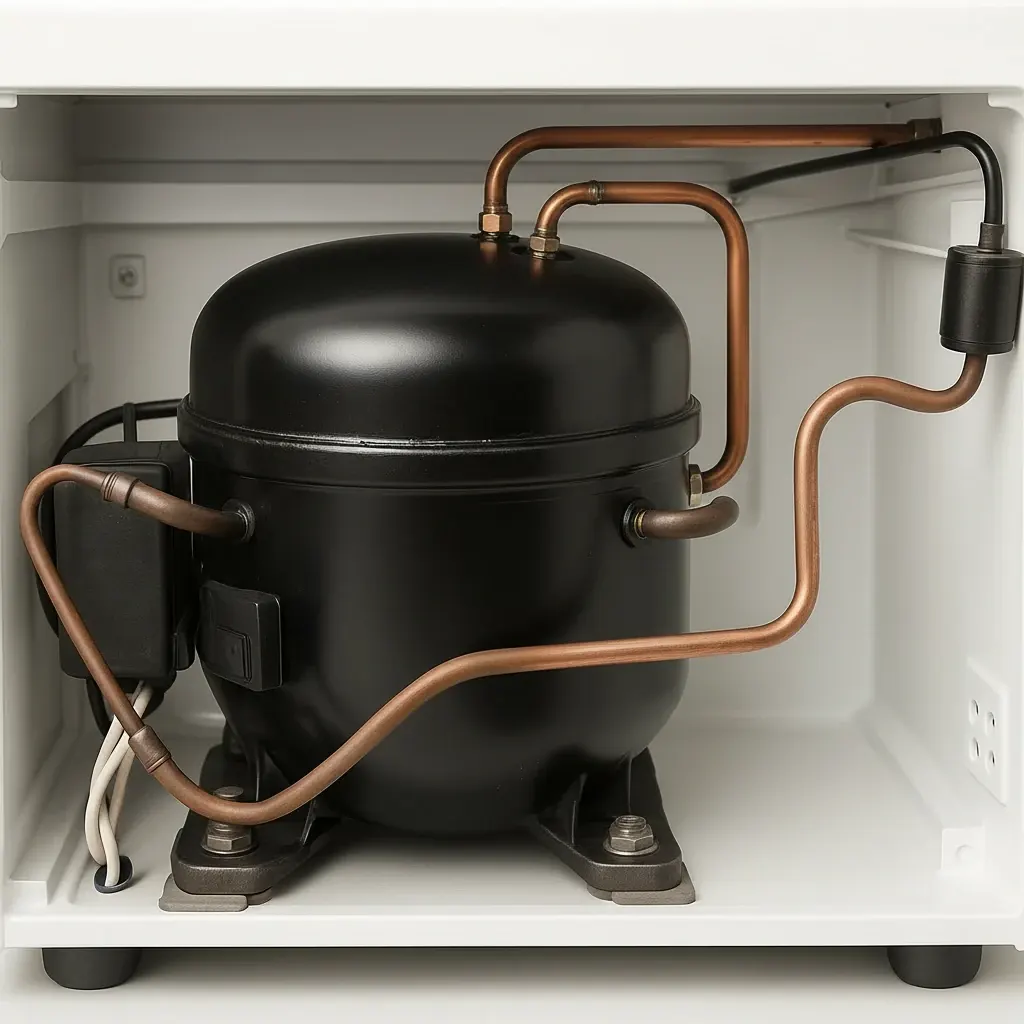

۱. کمپرسور پیستونی تک سیلندر (Single Cylinder)

این نوع بیشتر در ظرفیت‌های پایین و کاربردهای سبک استفاده می‌شود؛ مثل کمپرسورهای کوچک یخچال‌های خانگی قدیمی یا پمپ‌های هوای ساده.

ویژگی‌ها:

• ظرفیت برودتی پایین
• ساختار ساده و ارزان
• لرزش نسبتاً زیاد به‌دلیل عدم بالانس کامل
• مناسب برای فشارهای متوسط و پایین

در سیستم‌های سردخانه و چیلر صنعتی ، معمولاً از تک سیلندر استفاده نمی‌شود، مگر در کاربردهای جانبی و کم‌اهمیت.

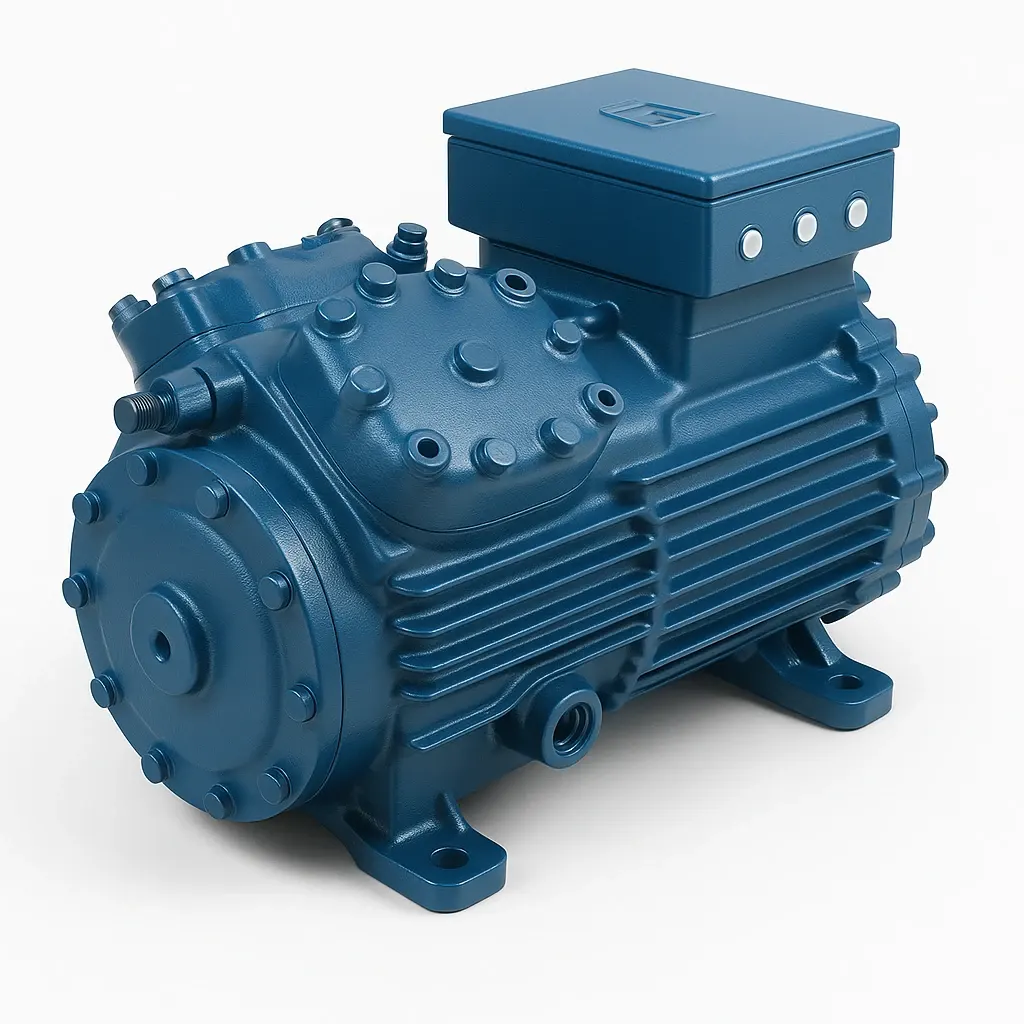

2. کمپرسور پیستونی چند سیلندر (Multi Cylinder)

در پروژه‌های سردخانه، چیلر و تبرید صنعتی، معمولاً با کمپرسورهای ۲، ۴، ۶ و ۸ سیلندر سروکار داریم. هر چه تعداد سیلندر بیشتر شود:

• ظرفیت قابل دسترس بالاتر می‌رود
• بالانس دینامیکی بهتر می‌شود
• کمپرسور نرم‌تر کار می‌کند
• امکان کنترل ظرفیت (Capacity Control) به‌صورت سیلندر آف/آن ساده‌تر است

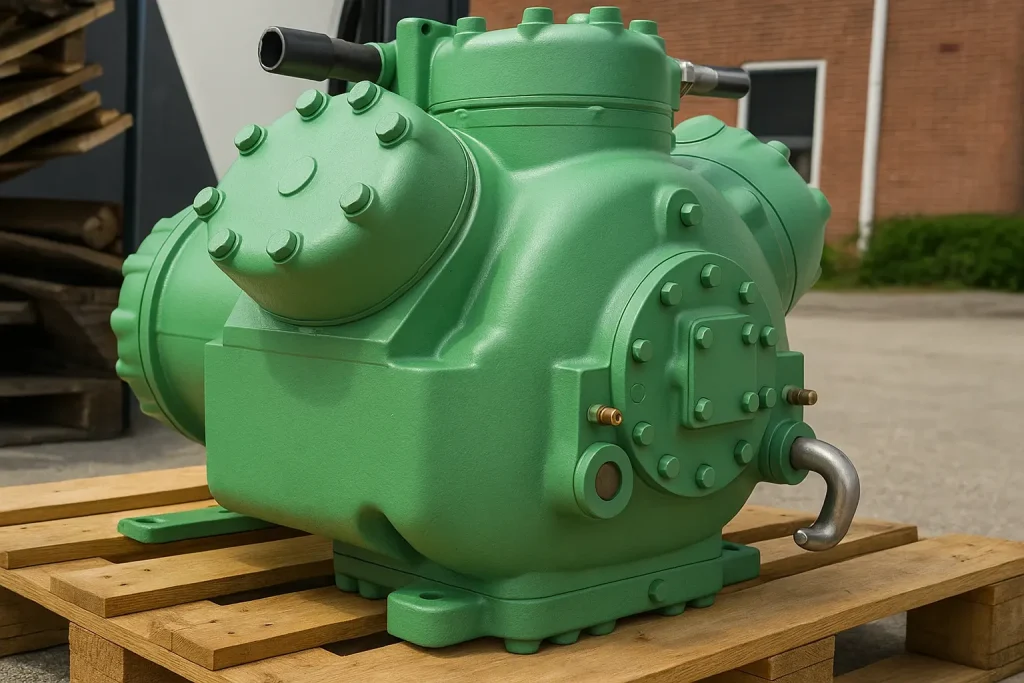

این همان دسته‌ای است که در حال حاضر کمپرسورهای سبز صنعتی شبیه بیتزر و کارلایل در آن قرار می‌گیرند.

۳. کمپرسور پیستونی خطی (In-line) و V شکل (V-Type)

در معماری in-line سیلندرها در یک ردیف کنار هم قرار می‌گیرند؛ در حالی که در V-type سیلندرها در دو ردیف با زاویه مشخص (مثل ۶۰ یا ۹۰ درجه) نسبت به هم قرار دارند که به آن ها خورجینی ام گفته می شود.

تفاوت‌های عملکردی:

• V-type معمولاً جمع‌وجورتر است و فضای نصب بهینه‌تری ایجاد می‌کند.
• بالانس و توزیع نیرو در V-type در دورهای بالاتر بهتر مدیریت می‌شود.
• In-line طراحی ساده‌تری دارد و تعمیراتش کمی سرراست‌تر است.

در کمپرسورهای سردخانه‌ای نیمه‌هرمتیک سبز رنگی که می‌شناسیم، معماری V-form و بلوک چند سیلندر یکی از رایج‌ترین چیدمان‌هاست.

انواع کمپرسور پیستونی از نظر خنک‌کاری سیم پیچ

۱. کمپرسور پیستونی هواخنک (Air Cooled)

در کمپرسورهای باز که الکتروموتور با تسمه یا گیربکس به کمپرسور وصل است، گرمای قسمت سیم پیچ موتور مثل سایر الکتروموتورهای رایج در صنعت با پروانه انتهای آن خنک می شود و جریان هوا گرمای بدنه آن را دفع می‌شود. یا از طریق:

• فین‌های روی پوسته
• یا فن نصب‌شده روی شافت موتور

مزایا:

• طراحی ساده‌تر
• عدم نیاز به گاز برگشتی جهت خنک کاری
• مناسب برای ظرفیت‌های پایین تا متوسط
• در صورت سوختن سیم پیچ سیکل آلوده نمی شود و هزینه تعمیرات و شستشو سیکل کاهش می یابد.

معایب:

• در محیط‌های گرم و بدون تهویه، دمای کاری بالا می‌رود.
• کنترل دقیق دمای بدنه سخت‌تر است..

3. خنک‌کاری با مبرد (Gas Cooled / Suction-Gas Cooled)

در بیشتر کمپرسورهای تبرید، نیمه‌هرمتیک‌ها و هرمتیک ها، سیم‌پیچ موتور و بخش‌هایی از بدنه با عبور گاز مکش (ساکشن) خنک می‌شوند. این نوع طراحی، برای کمپرسورهایی که داخل مدار مبرد قرار می‌گیرند رایج است. در این مدل ها سوپرهیت بسیار مهم است و در صورت افزایش آن دمای سیم پیچ بالاتر می رود.

مزایا:

• عدم نیاز به فن اضافی یا جریان هوای زیاد برای خنک کاری سیم پیچ
• راندمان بالاتر موتور الکتریکی،گاز مکش خنک و در نتیجه کاهش تلفات الکتریکی
• عملکرد بهتر در محیطی های دما
• طراحی جمع و جور تر و عدم نشتی که که کمپرسورهای اوپن تایپ داشتند.

معایب:

• وابستگی کامل به دمای گاز مکش و حساسیت به سوپرهیت
• ساختار داخلی پیچیده‌تر نسبت به اوپن تایپ
• نیازمند تنظیم دقیق شارژ مبرد
• در صورت سوختن سیم پیچ سیکل آلوده شده و کمی تعمیرات را پیچیده می نماید.

انواع کمپرسور پیستونی از نظر هرمتیک بودن

۱. کمپرسور باز (Open Type)

در کمپرسورهای باز، شافت کمپرسور از پوسته خارج می‌شود و با فلنج یا تسمه به موتور الکتریکی متصل می‌گردد در بعضی از مدل ها با گیربکس موتور به قسمت کمپرسور متصل شده است. بین پوسته و محیط بیرون، آب‌بند مکانیکی (Mechanical Seal) وظیفه جلوگیری از نشت مبرد را بر عهده دارد.

مزایا:

• امکان تعویض و انتخاب آزاد موتور
• مناسب برای توان‌های بالا
• دسترسی مناسب برای تعمیرات مکانیکی

معایب:

• احتمال نشتی از ناحیه سیل مکانیکی
• نیاز به تنظیم دقیق هم‌محوری (Alignment)
• حساسیت بیشتری در بهره‌برداری

در سردخانه‌ها و چیلرهای قدیمی سنگین کمپرسورهای open type کاربرد داشتند ولی در بازار ایران در سال‌های اخیر نیمه‌هرمتیک‌ها به‌مرور غالب شده‌اند.البته ناگفته نماند در سیستم های آمونیاکی با توجه به ساختار گاز آمونیاک و واکنش پذیری این گاز با فلزات مسی،کمپرسورهای آنها به صورت open type

۲. کمپرسور هرمتیک (Hermetic)

در نوع هرمتیک، موتور و کمپرسور داخل یک پوسته کاملاً بسته قرار گرفته‌اند و هیچ شافت بیرونی وجود ندارد. در صورت سوختن موتور، عملاً مجموعه غیرقابل تعمیر و غالباً تعویضی است.

مزایا:

• عدم وجود آب‌بند مکانیکی و نقطه نشتی
• طراحی فشرده و کوچک
• مناسب برای تجهیزات خانگی و تجاری کوچک

معایب:

• محدودیت در تعمیرات و سرویس
• مناسب نبودن برای ظرفیت‌های بالا
• راندمان معمولاً پایین‌تر نسبت به نیمه‌هرمتیک‌های صنعتی

۳. کمپرسور نیمه‌هرمتیک (Semi-Hermetic)

در این نوع، موتور و کمپرسور داخل یک پوسته قرار دارند، اما پوسته با پیچ و فلنج باز و بسته می‌شود. یعنی:

• دسترسی به قطعات داخلی مثل پیستون، میل‌لنگ، یاتاقان‌ها، سوپاپ‌ها و کلاف موتور امکان‌پذیر است.
• در صورت سوختن موتور یا آسیب مکانیکی، تعمیر در کارگاه ممکن است.

تفاوت‌های عملکردی بین انواع کمپرسورهای پیستونی

حالا مهم‌ترین بخش برای طراحی و انتخاب: تفاوت‌های عملکردی.

1. راندمان (Efficiency)

• کمپرسورهای چند سیلندر V-type و نیمه‌هرمتیک صنعتی، در ظرفیت‌های متوسط و بالا، راندمان بهتری نسبت به مدل‌های هرمتیک کوچک دارند.
• در بارهای جزئی، کمپرسورهای چند سیلندر که امکان خاموش کردن بخشی از سیلندرها را دارند، مصرف انرژی را بهتر مدیریت می‌کنند.
• کمپرسورهای آب‌خنک (کمپرسورهای که کندانسور آنها آبی است) در محیط‌های گرم راندمان واقعی بالاتری نسبت به هواخنک نشان می‌دهند، چون دمای کاری‌شان کنترل‌شده‌تر است.

۲. محدوده فشار و دمای کاری

• کمپرسورهای open type و نیمه‌هرمتیک چند سیلندر، برای فشارهای مکش پایین (مانند سردخانه‌های زیر صفر) و فشارهای تخلیه بالا (تابستان در مناطق گرم) مناسب‌ترند.
• کمپرسورهای هرمتیک کوچک، در فشارهای افراطی خیلی زود وارد محدوده خطر می‌شوند؛ چه از نظر دمای سیم‌پیچ، چه از نظر تنش مکانیکی.

۳. رفتار در کار مداوم (Duty Cycle)

• برای کار ۲۴ ساعته، کمپرسورهای چند سیلندرهای صنعتی با خنک‌کاری مناسب، کاملاً برتری دارند.
• کمپرسورهای هرمتیک کوچک بیشتر برای کارهای سبک‌تر، سیکلی و متناوب طراحی شده‌اند.
• در پروژه‌هایی که زمان توقف و خرابی، هزینه بالایی دارد (مثل سردخانه گوشتی بزرگ)، استفاده از کمپرسورهای نیمه‌هرمتیک چند سیلندر منطقی‌تر است.

4. قابلیت تعمیر و عمر مفید

• کمپرسور نیمه‌هرمتیک:امکان تعویض پیستون، رینگ، شاتون، یاتاقان، ولوپلیت و حتی سیم‌پیچ موتور وجود دارد؛ بنابراین عمر مفید سیستم به شرط سرویس دوره‌ای، به‌مراتب بالاتر است.
• کمپرسور هرمتیک:در صورت خرابی جدی، معمولاً تعویض کامل کمپرسور منطقی‌تر است تا تعمیر.
• کمپرسور باز (Open):از نظر تعمیرات مکانیکی دست باز است، ولی بحث سیل مکانیکی و نشتی مبرد یک چالش دائمی است.

۵. لرزش و صدای کارکرد

• کمپرسورهای چند سیلندر V-type، با طراحی درست میل‌لنگ و چیدمان یاتاقان‌ها، لرزش کمتری دارند.
• طراحی‌های ساده تک سیلندر یا دو سیلندر in-line اغلب لرزش و نویز بیشتری ایجاد می‌کنند، مگر اینکه روی شاسی مناسب و با ضربه‌گیر درست نصب شوند.
• در پروژه‌های ساختمانی حساس، بعضاً به‌دلیل مسائل آکوستیک، انتخاب بین پیستونی و اسکرو یا رفتن به سراغ چیلر سانتریفیوژ هم تحت تأثیر همین موضوع است.

انتخاب نوع کمپرسور پیستونی بر اساس کاربرد

برای اینکه این بحث فقط تئوری نباشد، چند سناریوی واقعی را در نظر بگیریم:

سناریو ۱ – سردخانه زیر صفر ۵۰ تنی

• بهترین گزینه معمولاً یک یا چند کمپرسور پیستونی نیمه‌هرمتیک چند سیلندر (مثلاً ۴ یا ۶ سیلندر) است.
• به‌دلیل دمای تبخیر پایین، کمپرسور باید تحمل فشار دیسچارج بالا در تابستان را داشته باشد.
• قابلیت سرویس‌پذیری و تعویض قطعات، در بلندمدت هزینه را کاهش می‌دهد.

سناریو ۲ – چیلر تراکمی هواخنک ۱۰۰ تن برای مجتمع تجاری

• می‌توان از کمپرسورهای پیستونی چند سیلندر نیمه‌هرمتیک استفاده کرد، اما در سال‌های اخیر در چنین ظرفیت‌هایی کمپرسور اسکرو و اسکرال نیز رقیب جدی شده‌اند.
• اگر طراحی روی پیستونی باشد، مدل‌های چند سیلندر V-type با خنک‌کاری مناسب و کنترل ظرفیت تدریجی، انتخاب قابل قبول هستند.

سناریو ۳ – یخچال فروشگاهی یا سردخانه کوچک رستوران

• در اینجا معمولاً از کمپرسورهای هرمتیک یا نیمه‌هرمتیک ظرفیت پایین استفاده می‌شود.
• محدودیت تعمیرات با توجه به قیمت کم‌تر دستگاه، پذیرفته می‌شود.

.
