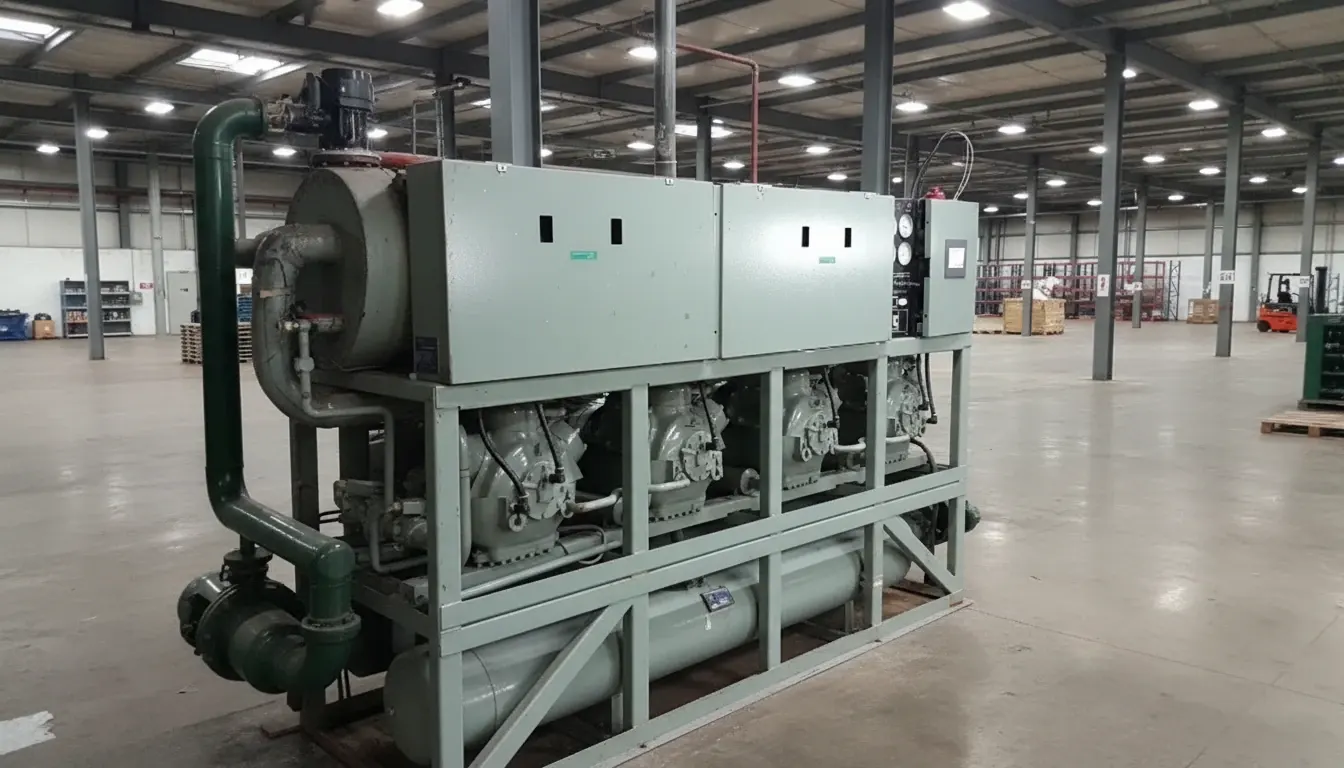

چیلر چیست؟ چیلر به زبان ساده
چیلر از آن تجهیزاتی است که شاید اسمش را بارها شنیده باشید، اما کمتر کسی واقعاً میداند درونش چه میگذرد. جالب است بدانید بسیاری از ساختمانهایی که ما در طول روز واردشان میشویم مانند مجتمعهای تجاری، بیمارستانها، برجها، هتلها و حتی کارخانهها که اگر چیلر آنها از کار بیفتد، ظرف چند ساعت با مشکل جدی روبهرو میشوند. برخلاف کولرگازی که برای یک واحد کار میکند، چیلر سیستم مرکزی است و با تولید آب سرد، سرمایش کل ساختمان یا بخشی از فرایند صنعتی را تأمین میکند.
همه چیز از یک مفهوم ساده شروع میشود:
«انتقال گرما از آب به مبرد.»
اما پشت همین جمله ساده، دهها نکته مهم نهفته است؛ از نوع کمپرسور گرفته تا اقلیم، جنس اواپراتور، تجهیزات جانبی و نگهداری دورهای.
بخش اول: چیلر دقیقاً چه کاری انجام میدهد؟
بخش اول: چیلر دقیقاً چه کاری انجام میدهد؟
چیلر آب را خنک میکند و آن را با دمایی مشخص (معمولاً بین ۷ تا ۱۲ درجه) در مدار به گردش درمیآورد. این آب سرد درون کویلهای فنکویل، هواساز یا تجهیزات صنعتی حرکت میکند و گرما را جذب میکند. گرمای گرفتهشده دوباره به چیلر برمیگردد و طی چرخه ترمودینامیکی از طریق کندانسور گرمای آن دفع می شود.
جالب است خیلیها تصور میکنند چیلر «هوای محیط» را سرد میکند؛ درصورتیکه در واقع چیلر فقط آب را سرد میکند و وظیفه سرمایش هوا در داخل ساختمان با هواساز یا فنکویل است.
چرخه تبرید تراکمی که در چیلرهای رایج استفاده میشود، چهار مرحله اصلی دارد:
- تبخیر: که در اواپراتور اتفاق می افتد و مبرد حرارت آب را میگیرد.
- تراکم: کمپرسور بخار مبرد که از اواپراتور آمده است را فشرده میکند و دما و فشار آن را بالا میبرد.
- چگالش: مبردی که گرمشده و فشار آن بالا رفته وارد کندانسور میشود و گرما را به هوا یا برج خنککن منتقل میکند.
- انبساط: شیر انبساط فشار مبرد را میکاهد و مبرد سرد آماده ورود به اواپراتور میشود.
با اینکه روند، سیکل چیلر ساده بهنظر میرسد، اما کیفیت همین چهار مرحله است که راندمان چیلر را تعیین میکند.
بخش دوم: انواع چیلر و اینکه کدامیک برای شما مناسبتر است؟
چیلرها بهطور کلی با توجه به نوع مصرف انرژی به دو گروه اصلی تقسیم میشوند:
چیلر تراکمی
در این مدل عملیات تراکم گاز با کمپرسور انجام می گیرد و انرژی الکتریکی به انرژی مکانیکی تبدیل می شود. رایجترین نوع در ایران است و با توجه به نوع کندانسور آن به دو دسته چیلر هوایی و چیلر آبی تقسیم می شوند. حال هر چیلری با توجه به نوع تعریف پروژه و شرایط جغرافیایی با یک نوع کمپرسور خاص کار می کند که به شرح زیر است:
- چیلر با کمپرسور اسکرال؛ مناسب ساختمانهای متوسط که اگر چیلر درست طراحی شده باشد بسیار کم استهلاک است.
- چیلر با کمپرسور اسکرو؛ انتخاب حرفهای برای ساختمانهای بزرگ و پروژههای صنعتی که حساسیت های خاص خود را دارد.
- چیلر با کمپرسور پیستونی؛ به نوعی نسل قدیمی کمپرسورهای چیلرهاست اما هنوز در ایران به صورت گسترده در ظرفیت های پایین استفاده می شود.
- چیلر با کمپرسور سانتریفیوژ؛ برای ظرفیتهای بسیار بالا استفاده می شود و تعداد آنها در ایران نسبت به سایر چیلرها کمتر است.
چیلر جذبی
در این نوع چیلر، کمپرسور وجود ندارد و انرژی حرارتی (گاز، بخار یا آب داغ) نقش اصلی را دارد. مصرف برق بسیار کم، ولی مصرف گاز و آب آن بالا است. سیستم جذبی مناسب پروژههایی است که محدودیت برق دارند یا امکان تأمین انرژی حرارتی ارزان وجود دارد.
نوع سوم را هم باید معرفی کنیم:
چیلر صنعتی (Process Chiller)
این مدلها برای کارخانجات تولید پلاستیک، قطعهسازی، صنایع غذایی، داروسازی، ماشینکاری CNC و پرینترهای صنعتی ساخته میشوند. دقت دمایی آنها بسیار بالاست و تحمل بارهای ضربهای را دارند.
بخش سوم: اجزای چیلر؛ هر قطعه دقیقاً چه نقشی دارد؟
کمپرسور
گرانترین و حساسترین قسمت چیلر. وظیفهاش افزایش فشار و دمای مبرد است. انتخاب نادرست کمپرسور یعنی مصرف برق بیشتر و تعمیرات زودهنگام. برندهای رایج در ایران: بیتزر، دانفوس، هنبل، کوپلند اسکرو و اسکرال.
اواپراتور
جایی که آب سرد میشود. در چند مدل، پوسته و لوله و صفحهای ،لوله در لوله و.. وجود دارد. اواپراتورهای صفحهای راندمان بالاتری دارند اما نسبت به رسوب حساسترند.
کندانسور
در مدل هوایی، با فن خنک میشود و در مدل آبی، برج خنککن به آن کمک میکند. در مناطق گرم و مرطوب، انتخاب نوع کندانسور بسیار مهم است.
شیر انبساط
تنظیمکننده جریان مبرد است. اگر درست تنظیم نشود، چیلر وارد خطا میشود یا راندمان پایین میآید.
کنترلر و تابلو برق
مغز دستگاه که روی فشارها، دماها، جریان، آلارمها و رفتار کمپرسور نظارت میکند.
پمپها و مدار آب
خیلی وقتها دیدهام چیلر عالی بوده اما پمپ ضعیف باعث شده کل سیستم خوب کار نکند. کمفشاری مدار آب باعث ارور «فلو سوئیچ» میشود.
بخش چهارم: چگونه بهترین چیلر را انتخاب کنیم؟
انتخاب چیلر فقط ظرفیت نیست. عوامل مهم دیگری وجود دارد:
- نوع کاربری (پزشکی، تجاری، صنعتی،ساختمانی)
- شرایط اقلیمی (مثلاً شیراز با رطوبت کمتر با اهواز فرق دارد)
- محدودیت برق یا گاز
- فضای نصب
- هزینه اولیه در مقابل هزینه بهرهبرداری
- کیفیت آب در مدلهای آبی
یکی از اشتباهات رایج پیمانکار ها این است که چیلر را از نظر ظرفیت برودتی «بزرگتر» انتخاب می کنند تا خیال کارفرما راحت باشد. نتیجه این کار، استارت و استاپ زیاد، مصرف برق بیشتر و استهلاک کمپرسور در هنگام بهره برداری است.
بخش ششم: اشتباهات رایج که معمولاً باعث افزایش هزینه میشود.
انتخاب چیلر بزرگتر از نیاز
نادیده گرفتن شرایط اقلیمی
نصب چیلر هوایی در فضاهای بدون تهویه کافی
عدم سرویس برج خنککن در چیلرهای با کندانسور آبی
رسوبزدایی نکردن کندانسور آبی یا نظافت دوره ای کندانسورهای هوایی
تنظیم نبودن شیر انبساط
عدم ثبت لاگبوک یا همان چک لیست های عملکرد دستگاه مانند (دماها، فشارها، ارورها) که متاسفانه در ایران به ندرت انجام می شود.
جمعبندی
چیلر قلب سیستم سرمایش مرکزی است و انتخاب درست آن میتواند هزینه انرژی و تعمیرات را بهطور چشمگیری کاهش دهد. اینکه چه نوع چیلری مناسب پروژه شماست، بستگی دارد به اقلیم، نوع کاربرد، محدودیت انرژی، فضای نصب و میزان بار سرمایشی.
نکته مهم:
چیلر خوب، فقط چیلر «گران» نیست؛ چیلری است که اصولی انتخاب شده باشد و اصولی نگهداری شود.
